Válvula de bola fija de acero inoxidable Válvula de bola con brida forjada

Características del producto

- Estructura de bola fija montada en muñón, adecuada para condiciones de trabajo de gran diámetro y alta presión.

- Cuerpo de válvula forjado con material denso, alta resistencia mecánica y buen comportamiento anticorrosión.

- Diseño de puerto completo, pequeña resistencia al flujo, gran capacidad de flujo, conveniente para la limpieza de tuberías.

- El asiento flotante con resorte logra un cierre hermético bidireccional y una tasa de fuga baja.

- Diseño de vástago anti-explosión, construido en estructura antiestática y a prueba de incendios que cumple con API 607.

- Asiento con alivio automático de sobrepresión anormal de la cavidad para mejorar la seguridad de la operación.

- Bajo par de operación, admite ciclos frecuentes de apertura y cierre para un servicio estable a largo plazo.

Atributos clave

Estructura del producto

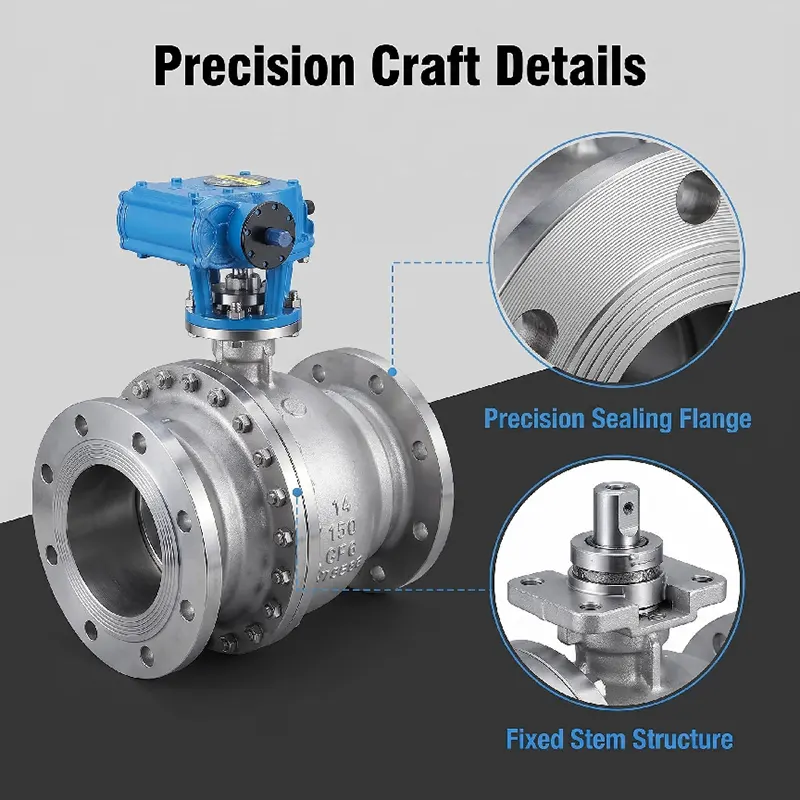

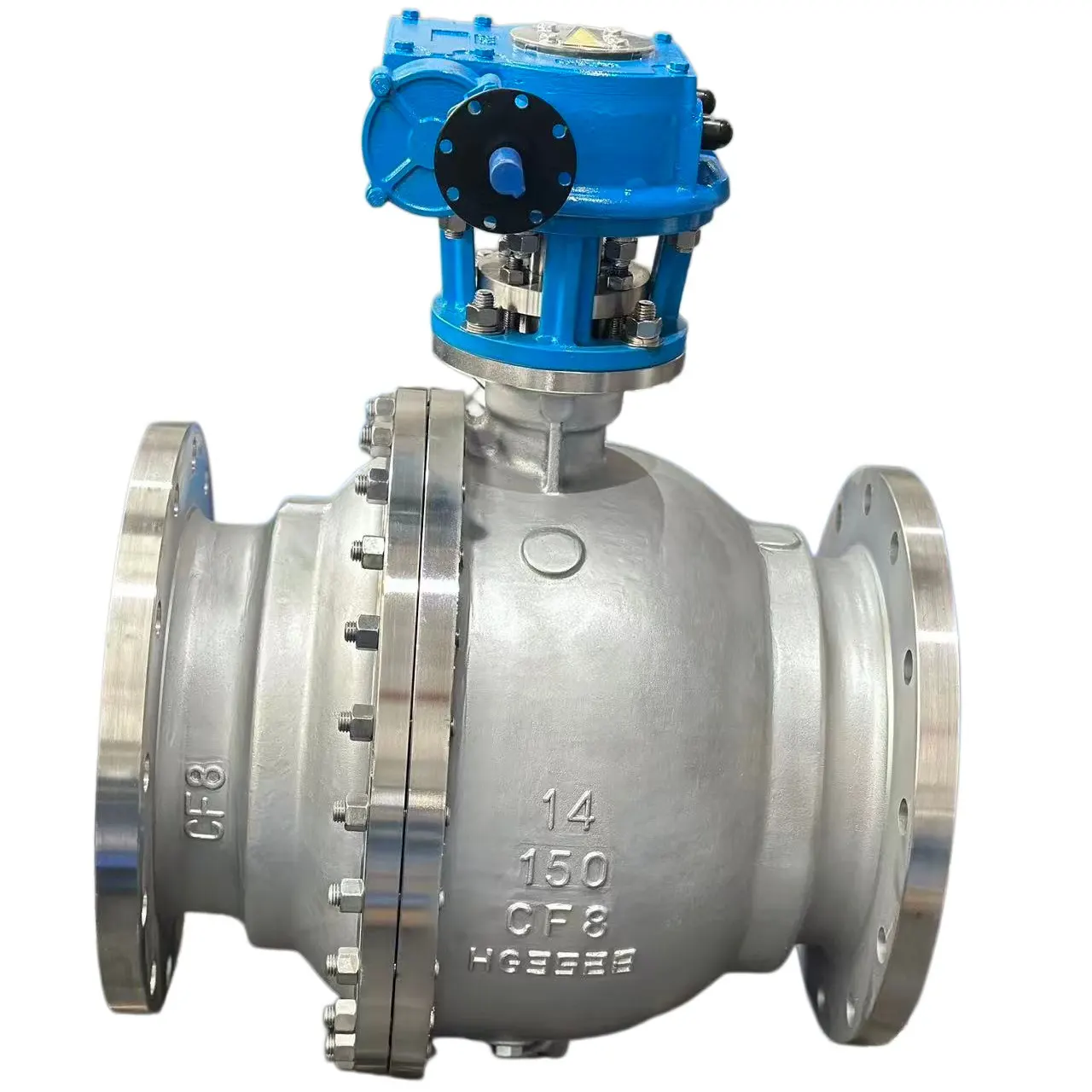

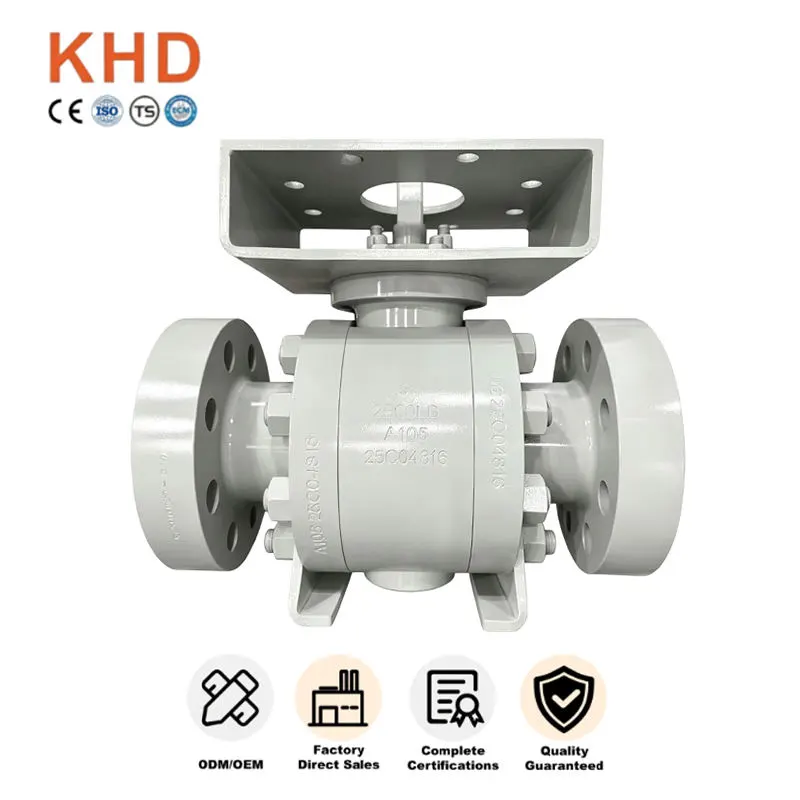

Esta es una válvula de bola fija de acero inoxidable con brida forjada. La bola está sostenida por ejes de muñón superior e inferior en lugar de flotar por la fuerza del asiento. Los componentes principales incluyen cuerpo de válvula forjado, casquete, bola fija, ejes de muñón superior e inferior, asientos flotantes precargados con resorte, vástago antiexplosión, extremos de conexión de brida y almohadilla de montaje superior ISO 5211 para actuadores. La función de doble bloqueo y purga se puede proporcionar a pedido. Opciones de cara de brida: RF, RTJ.

- Cuerpo de válvula / Bonete: Acero inoxidable forjado A182 F304 / A182 F316L

- Bola: Acero inoxidable forjado, cromado duro o recubierto de estelita

- Vástago: acero inoxidable A182 F316

- Sello del asiento: PTFE / RPTFE para sello blando; Aleación dura Stellite 6 para sellado duro de metal

- Junta y junta tórica: FKM, PTFE, personalizados para diferentes medios de temperatura

- Pernos: pernos de acero inoxidable B8 / B8M

Rango de presión y temperatura

-Clase de presión: PN16-PN100, Clase150-Clase2500

-Temperatura de trabajo:

•Versión con sello blando: -29 ℃ ~ +200 ℃

•Versión de sello metálico duro: -29 ℃ ~ +425 ℃

-Estándar de prueba: API 598, prueba de carcasa 1,5 veces la presión nominal; Prueba del asiento 1,1 veces la presión nominal.

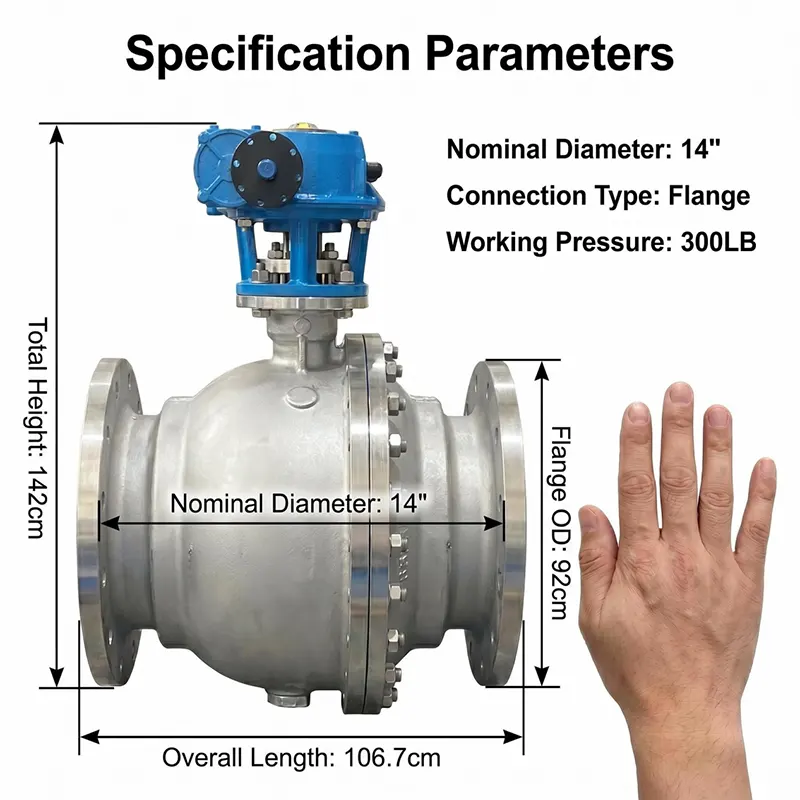

-Rango de tamaño: DN50-DN600 (NPS2"-NPS24")

Tipos de operación

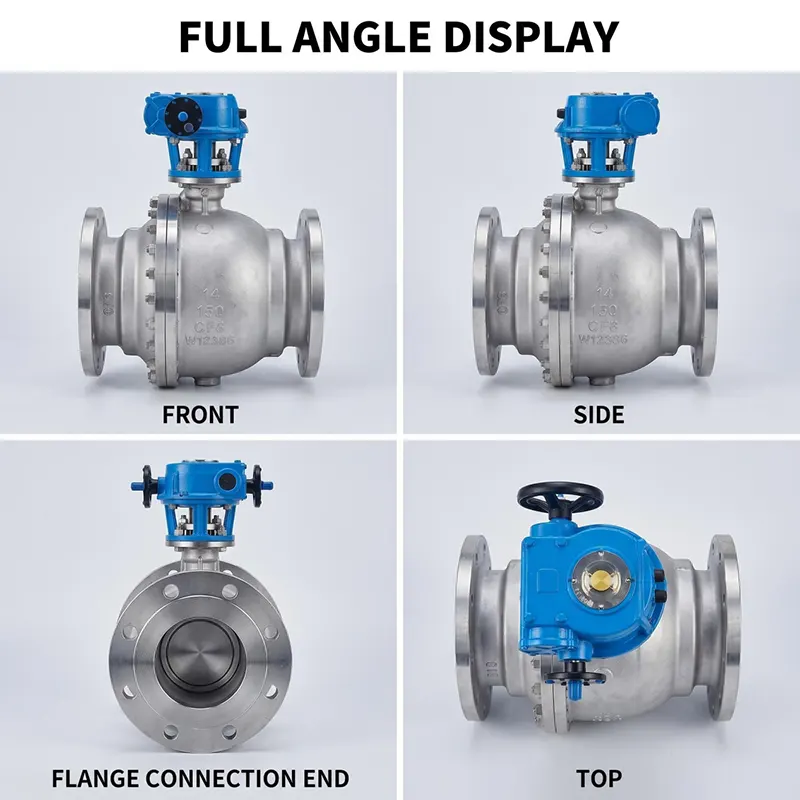

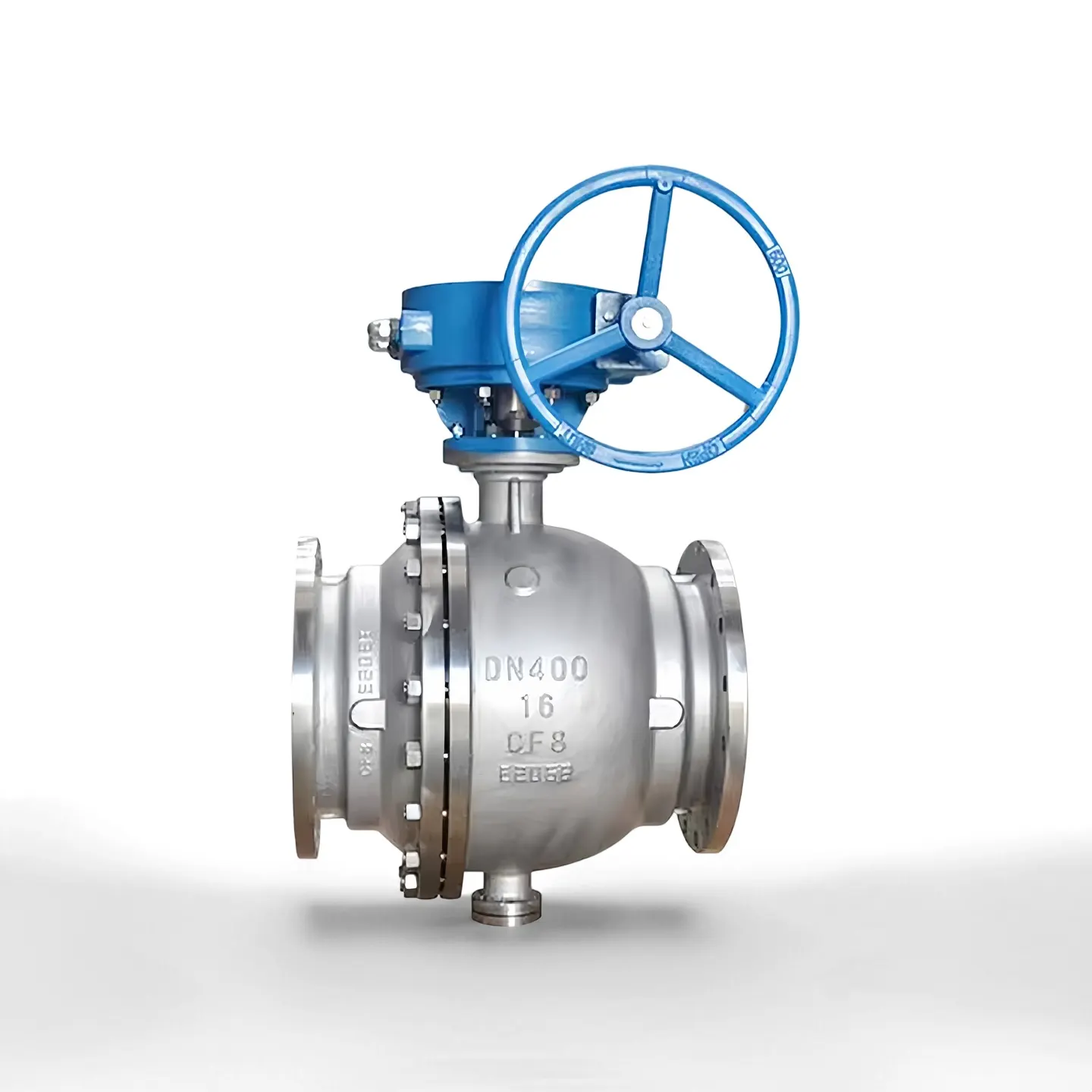

-Manual: operador de engranaje helicoidal para requisitos de par elevados.

-Neumático: Actuador neumático de simple efecto/doble efecto, con final de carrera y electroválvula

-Eléctrico: Actuador eléctrico tipo on-off o modulante para control automático remoto

-Actuación hidráulica/electrohidráulica disponible bajo pedido especial

Todos los actuadores se ajustan a la plataforma de montaje ISO 5211.

Aplicaciones

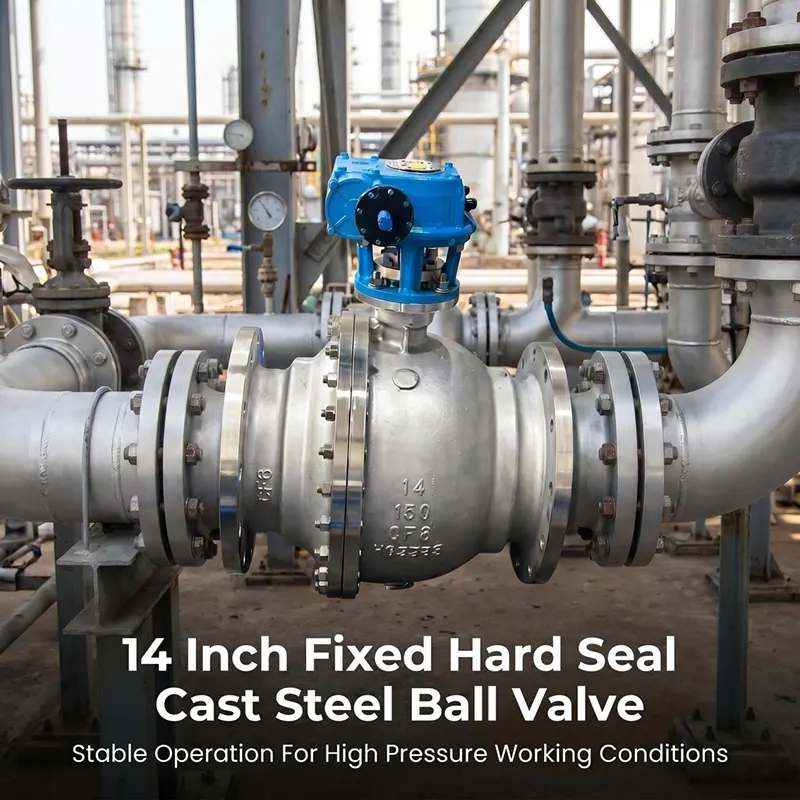

Ampliamente adoptado para servicios de encendido y apagado de líquidos, gases y medios corrosivos. Se utiliza principalmente en oleoductos y gasoductos de larga distancia, plantas petroquímicas, procesamiento químico, generación de energía, tratamiento de agua, GNL y otros proyectos industriales de servicio pesado.

¿Por qué elegir nuestra válvula de bola fija de acero inoxidable? Válvula de bola con brida forjada？

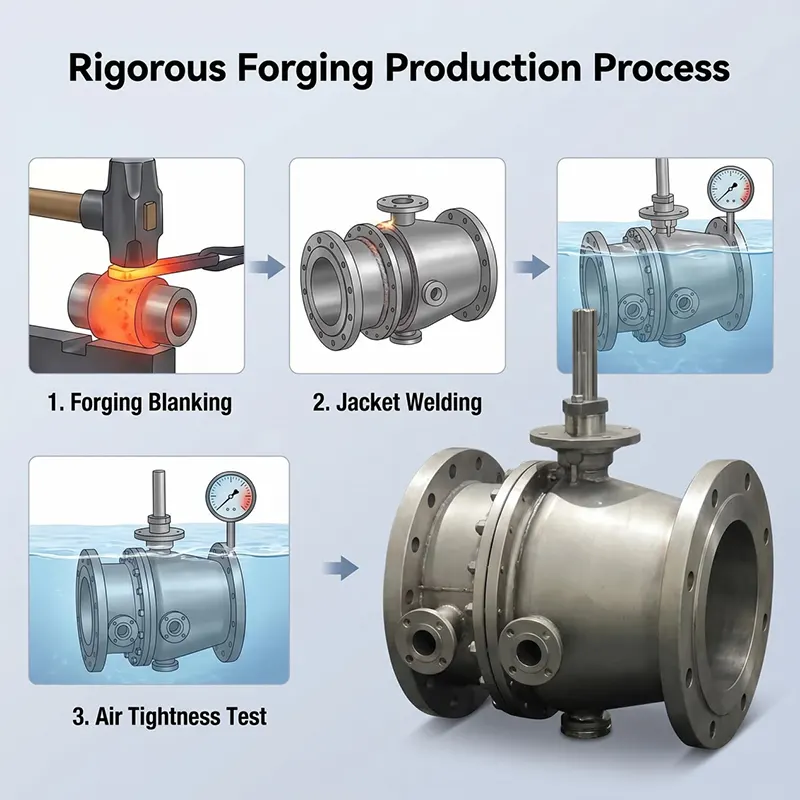

1. Adopte un proceso de forjado completo, material interno compacto sin defectos de porosidad de fundición, ajuste a tuberías de alta presión y servicio pesado.

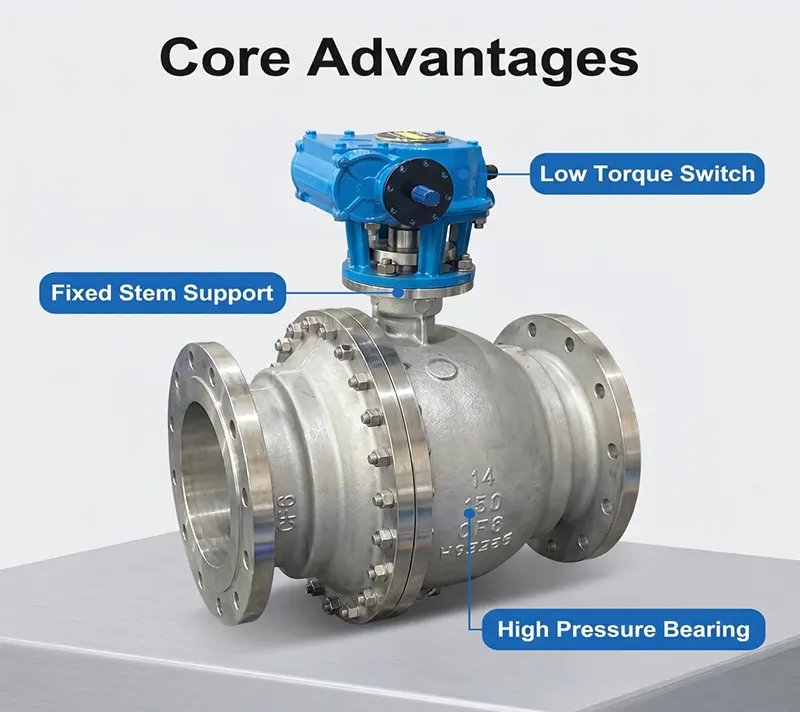

2. El diseño de bola fija con muñón reduce en gran medida el par de operación para condiciones de trabajo de alta presión y gran tamaño.

3. Estricta inspección de entrada de material, cada válvula pasa la prueba completa de fuga hidrostática y de asiento de gas antes de la entrega.

4. Admite dos versiones de sello blando y sello duro metálico para satisfacer diferentes demandas de temperatura y medio.

5. Ofrecemos soporte técnico completo, revisión de planos y orientación posventa para su proyecto.

Guía de compras

Proporcione la siguiente información al enviar su consulta:

1. Tamaño nominal y clase de presión

2. Medio de trabajo, temperatura de trabajo real

3. Tipo de sello: sello blando o sello duro metálico

4. Tipo de operación (engranaje helicoidal/neumático/eléctrico, etc.)

5. Brida estándar y tipo de cara de brida (RF / RTJ)

6. Requisito especial: seguridad contra incendios, función DBB, tratamiento anticorrosión, etc.

Nuestro ingeniero ofrecerá una propuesta adecuada de acuerdo con sus condiciones de trabajo.

Embalaje y envío

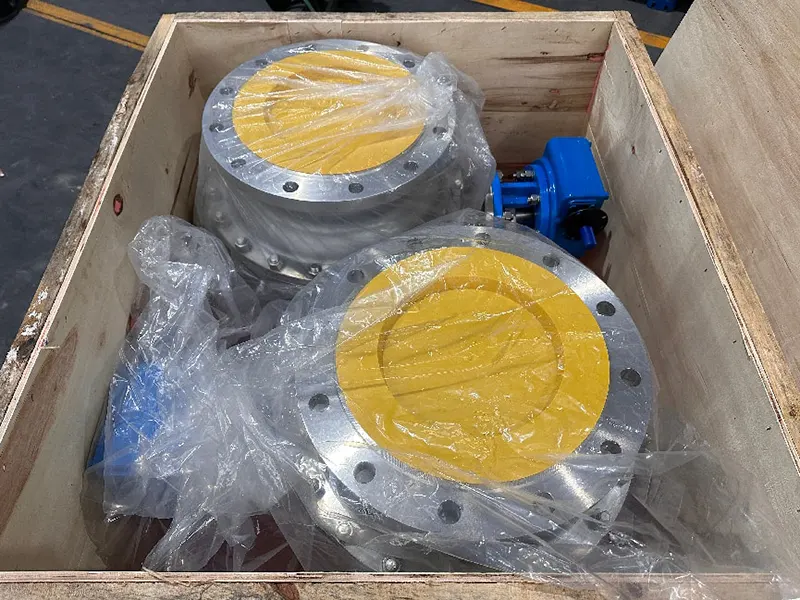

Cada válvula será limpiada y protegida antes de empacar. Los puertos de las válvulas están sellados con tapas de plástico para mantener limpia la cavidad interna. Las válvulas se embalan en cajas de madera contrachapada maciza adecuadas para el transporte marítimo. Admitimos EXW,FOB, CIF, DAP y otros términos comerciales. Las mercancías pueden entregarse en el puerto marítimo o almacén designado.

OEM y ODM

Aceptamos pedidos de OEM y ODM. Podemos personalizar el material del cuerpo, el material del sello, el estándar de brida, el vástago de extensión especial, la pintura especial y el marcado del logotipo según el dibujo del cliente o los requisitos técnicos. MOQ flexible para pedidos de proyectos.

Inspección y pruebas

Cada válvula pasa por una inspección de rango completo antes del envío de acuerdo con el estándar API 598.

- Inspección de entrada de materia prima: verificación de composición química y propiedades mecánicas del material, registro de trazabilidad del material proporcionado.

- Prueba hidrostática de la carcasa: 1,5 veces la presión nominal para el cuerpo y el casquete de la válvula.

- Prueba de fuga del asiento: 1,1 veces la presión nominal, agua o medio nitrógeno.

- Inspección visual, verificación de dimensiones, inspección de pintura y acabados superficiales.

- Se aceptan pruebas presenciales realizadas por un instituto externo como SGS, BV a petición del cliente.

- Se puede suministrar un conjunto completo de documentos, incluido el certificado de prueba de material MTC, el informe de prueba hidráulica y el certificado de conformidad.

Guía de instalación y mantenimiento

- Limpie minuciosamente la tubería antes de la instalación para eliminar la escoria de soldadura, la arena y los residuos y evitar daños a la cara de sellado.

- Monte la válvula en la dirección correcta del flujo, apriete los pernos de la brida en forma transversal y uniforme.

- No mantenga la válvula en la posición medio abierta durante un almacenamiento prolongado o en estado de funcionamiento.

- Para un funcionamiento regular, ejecute periódicamente el ciclo de apertura y cierre de carrera completa para evitar que el sello se pegue.

- Verifique la junta de brida y la empaquetadura del vástago para detectar fugas externas durante la inspección de rutina del sitio.

- Reemplazar las piezas desgastadas del sello durante la parada planificada; utilice material de sellado adecuado para su medio de trabajo.

- Si está equipado con actuador, compruebe periódicamente el par del actuador y el estado del interruptor de límite.

Servicio postventa

-Periodo de garantía: 12 meses de garantía contados a partir de la fecha de envío, contra defectos de fabricación.

-Brindamos soporte técnico que incluye revisión de planos, confirmación de parámetros y guía de operación.

-Nuestro equipo de ingeniería responde consultas técnicas dentro de las 24 horas hábiles.

-Las piezas de repuesto (asientos, juntas, empaquetaduras de vástago) están disponibles para pedidos posteriores.

-Se pueden organizar consultas técnicas in situ para pedidos de proyectos a gran escala.

Nota: La garantía NO cubre daños causados ​​por una instalación incorrecta, un mal funcionamiento o una condición inadecuada del medio.

Productos recomendados relacionados

-Válvula de bola flotante (válvula de bola de acero inoxidable de 2 piezas/3 piezas)

-Válvula de bola de muñón fijo de acero al carbono WCB

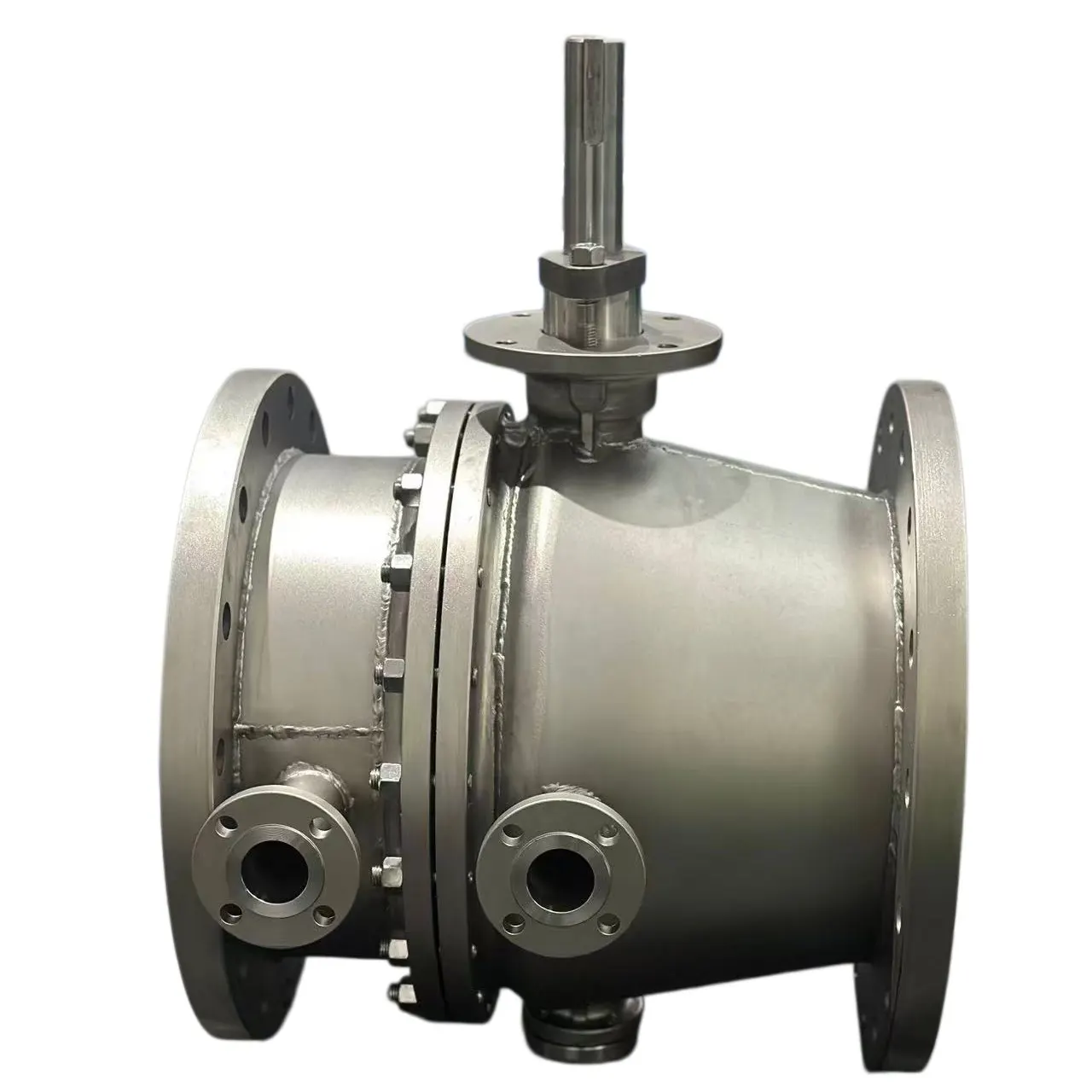

-Válvula de bola fija aislada con chaqueta para medios de alta viscosidad

-Válvula de bola con juego completo de actuador neumático/eléctrico.

-Válvula de bola fija de sello duro de metal para servicio a alta temperatura

Nuestra fuerza de fábrica

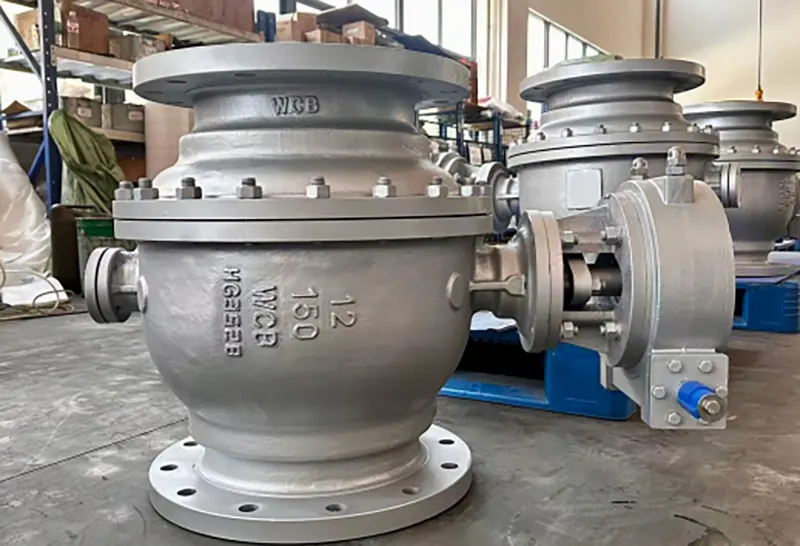

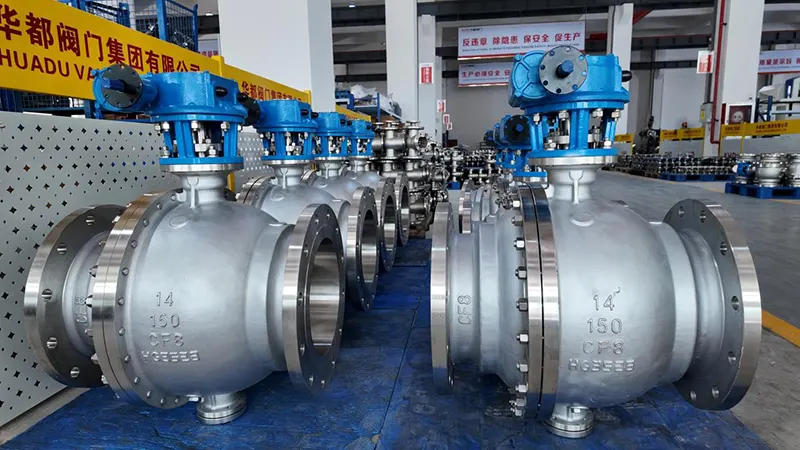

Huadu Valve Group está ubicado en Wenzhou, China, y se especializa en diseño, forja, mecanizado y ensamblaje de válvulas industriales. Poseemos líneas de producción completas que incluyen taller de forja, taller de mecanizado CNC, taller de ensamblaje y laboratorio de pruebas independiente. Todos los procesos de producción críticos se realizan internamente y no se subcontratan por completo. Tenemos una rica experiencia en pedidos de proyectos de suministro de agua, petroquímicos y petróleo en el extranjero. Nuestros productos se exportan al sudeste asiático, Medio Oriente, Europa y otras regiones.

Llame para realizar una consulta

Envíenos sus requisitos detallados sobre las condiciones de trabajo, incluido el tamaño, la presión, el medio, la temperatura, el tipo de operación y las demandas especiales. Nuestro equipo técnico evaluará y preparará una cotización formal para usted en breve. Bienvenido pedido de muestra y cooperación en grandes proyectos.
