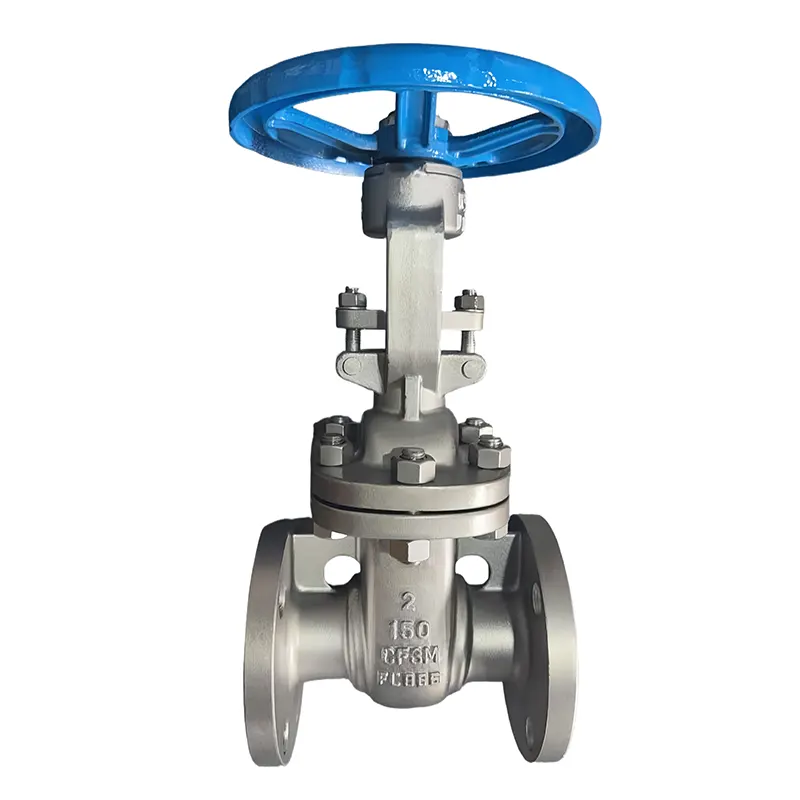

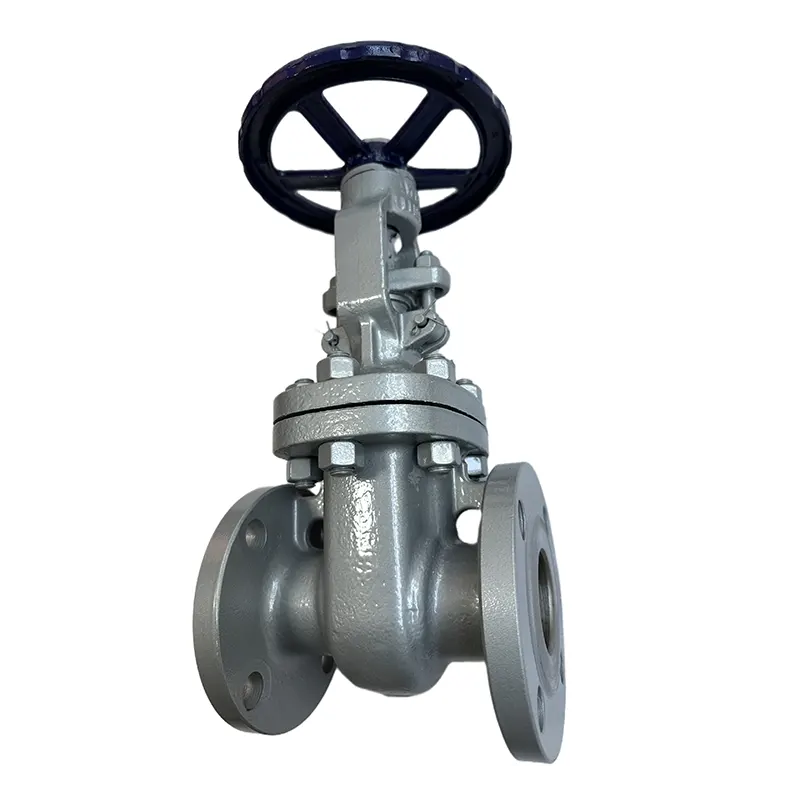

Válvula de compuerta de alta presión

Somos un fabricante de válvulas certificado con credenciales ISO y API, equipados con líneas de producción de precisión y estricto control de calidad de rango completo, incluidas pruebas hidrostáticas API 598. Las personalizaciones de OEM y ODM están disponibles con MOQ flexible para pedidos de prueba y al por mayor. Nuestras válvulas de compuerta de alta presión para servicio pesado se envían a todo el mundo y son muy elogiadas por los clientes de ingeniería.

¿A qué tipos de escenarios de trabajo se pueden adaptar estas válvulas de compuerta de alta presión?

Actúan como equipos de corte de aislamiento de paso total para tuberías de alta presión, ampliamente utilizados en el transporte de petróleo y gas, plantas de energía térmica, refinerías químicas y líneas de vapor de alta temperatura. Abren o cierran completamente el flujo para mantenimiento de tuberías y cierres de emergencia.

Atributos clave

¿Este tipo de válvula de compuerta es adecuada para trabajos de estrangulación o ajuste de presión?

En absoluto. Estas válvulas de compuerta están diseñadas exclusivamente para aislamiento de apertura y cierre. Abrir parcialmente la válvula provocará una grave erosión de la superficie de sellado de la cuña de aleación dura debido al medio de flujo rápido, lo que provocará una fuga permanente. Se requieren válvulas reguladoras especiales para la reducción de presión y el control de flujo.

¿Qué materias primas se utilizan para fabricar estas válvulas de compuerta de alta presión?

Cuerpo y capó: fundición A216 WCB, forjado A105, acero al carbono A350 LF2 para bajas temperaturas.

Vástago de válvula: acero inoxidable A182 F304, A182 F316 o 13Cr

Disco de cuña: sustrato de acero al carbono con superficie dura de estelita

Caras del asiento: aleación dura Stellite / Inconel

Juntas de sellado: juntas de anillo metálico RTJ, juntas de grafito en espiral

En el servicio de tuberías de alta presión, ¿qué ventajas hacen que las válvulas de compuerta de alta presión sean una mejor opción en comparación con las válvulas de bola y las válvulas de mariposa?

En primer lugar, su orificio pasante totalmente recto ofrece una resistencia al flujo casi nula; las válvulas de bola tienen cavidades atrapadas y las válvulas de mariposa tienen obstrucciones de disco internas que crean una pérdida de presión adicional.

En segundo lugar, la estructura de cuña de sellado duro totalmente metálica puede soportar presiones ultraaltas Clase 2500 y altas temperaturas, mientras que las válvulas de bola y mariposa de sellado blando fallarán bajo cargas térmicas y de presión extremas.

En tercer lugar, los cuerpos gruesos de paredes pesadas y los bonetes soldados opcionales eliminan los riesgos de fugas, que las válvulas de mariposa de bola flotante y de oblea no pueden resolver para tuberías críticas de medios inflamables de alta presión.

En cuarto lugar, admiten la certificación de seguridad contra incendios API 6D, un estándar de seguridad obligatorio que la mayoría de las válvulas de mariposa no pueden cumplir.

¿Qué diseños estructurales principales distinguen a una válvula de compuerta de alta presión estándar?

Orificio recto de conducto pasante completo para reducir la pérdida de flujo

Cuña sólida o dividida recubierta con una aleación de estelita para un sellado hermético de metal con metal

Cuerpo de acero al carbono forjado/fundido de paredes gruesas, capó soldado atornillado o resistente a la presión

Juntas de brida de anillo metálico RTJ para un sellado confiable a alta presión

Sello del vástago del asiento trasero multicapa para detener la fuga de medio externo

Totalmente compatible con API 6D, ASME B16.34, pasando las pruebas hidrostáticas y de seguridad contra incendios API 598

Múltiples opciones de accionamiento: volante, caja de cambios, actuador eléctrico, neumático o hidráulico
