¿Qué hace que las válvulas de globo sean esenciales para cambios frecuentes y ajustes de flujo?

Dentro de una planta de procesamiento químico, un circuito de control de temperatura del vapor realiza ciclos docenas de veces al día. El operador ajusta la válvula, la temperatura se estabiliza y el ciclo se repite. A primera vista, esto parece rutinario, hasta que una válvula falla después de seis meses de servicio, lo que obliga a un costoso cierre de la planta. ¿La causa raíz? Se instaló una válvula de compuerta dondeválvula de globodebería haber sido. Las válvulas de compuerta, si bien son excelentes para el aislamiento, no están diseñadas para estrangulamiento frecuente. La modulación repetida desgasta las superficies de sellado de manera desigual, lo que provoca fugas y eventuales fallas. Este es el tipo de error que se puede evitar si se comprenden los puntos fuertes fundamentales de los diferentes diseños de válvulas.

Las válvulas de globo se han ganado su reputación como el caballo de batalla del control de flujo. Están diseñados específicamente para aplicaciones que requieren operación frecuente y ajuste de flujo preciso. El secreto reside en su diseño distintivo: un disco que se mueve perpendicular al recorrido del flujo, un asiento que proporciona un sello hermético y un recorrido del flujo que crea una caída de presión ideal para la estrangulación. A diferencia de las válvulas de compuerta, que están diseñadas para estar completamente abiertas o completamente cerradas, las válvulas de globo están diseñadas para modular. Ofrecen excelentes características de sellado, una amplia gama de capacidades de control de flujo y la capacidad de resistir el desgaste de los ciclos frecuentes. Este artículo explorará los principios de diseño, las características de rendimiento y los criterios de selección que hacen que las válvulas de globo sean indispensables en industrias que van desde la generación de energía hasta el procesamiento petroquímico.

Tabla de contenido

• 1. ¿Qué es una válvula de globo y cómo funciona?
• 2. ¿Por qué el diseño de la válvula de globo favorece el funcionamiento frecuente?
• 3. ¿Cómo logra la válvula de globo un ajuste de flujo preciso?
• 4. ¿Qué especificaciones técnicas definen una válvula de globo de alta calidad?
• 5. ¿Cómo se compara la válvula de globo con otros tipos de válvulas de estrangulamiento?
• 6. ¿Qué prácticas de mantenimiento prolongan la vida útil de la válvula de globo?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es una válvula de globo y cómo funciona?

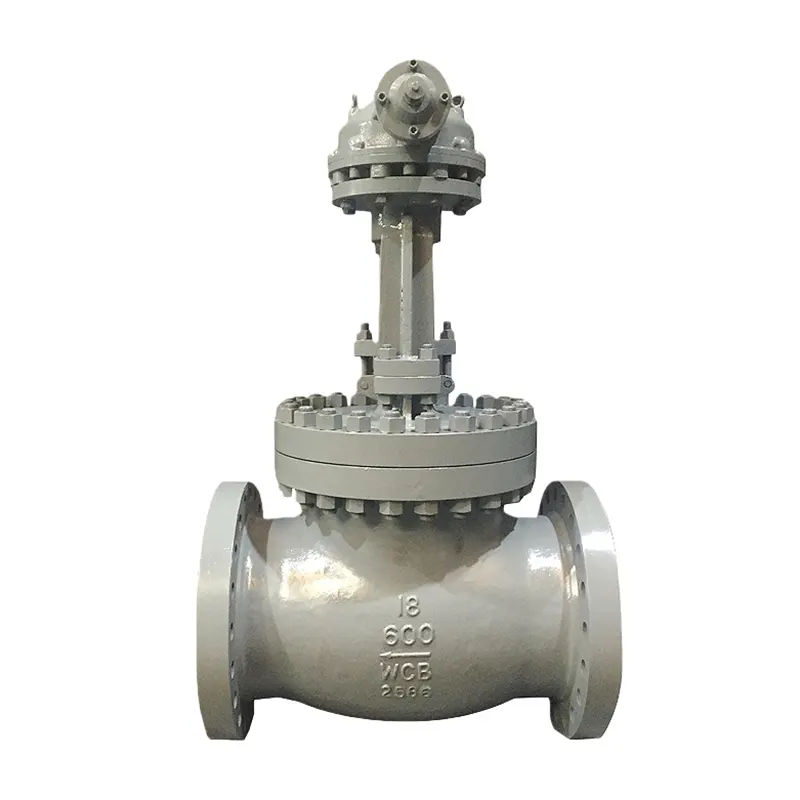

Una válvula de globo es una válvula de movimiento lineal que se utiliza para iniciar, detener y regular el flujo en un sistema de tuberías. Su nombre proviene de la forma esférica de su cuerpo, que alberga los componentes internos. La característica definitoria de una válvula de globo es su conjunto de disco y asiento, que está colocado perpendicular a la trayectoria del flujo. Cuando se abre la válvula, el disco se mueve hacia arriba y se aleja del asiento, creando un espacio a través del cual fluye el fluido. Cuando está cerrado, el disco se asienta firmemente contra el asiento, creando un sello hermético. Este movimiento perpendicular es lo que distingue una válvula de globo de una válvula de compuerta, donde la compuerta se mueve paralela al flujo.

Para comprender el funcionamiento de una válvula de globo, imagine un grifo en su casa. Cuando gira la manija, una arandela de goma se mueve hacia arriba y hacia abajo contra un asiento de metal, controlando el flujo de agua. Este es esencialmente el mismo principio. Una válvula de globo utiliza un vástago roscado (o un vástago no ascendente) para convertir el movimiento de rotación del volante en movimiento lineal. A medida que se gira el volante, el vástago gira, lo que hace que el disco se mueva hacia arriba o hacia abajo. La posición del disco determina el tamaño de la abertura de flujo, que a su vez determina el caudal. El fluido ingresa al cuerpo de la válvula, pasa a través del orificio del asiento y sale por el otro lado. El cambio en la dirección del flujo (el fluido debe hacer un giro de 90 grados a medida que pasa) crea la caída de presión que hace que las válvulas de globo sean excelentes para estrangular.

El diseño de una válvula de globo no es un concepto único y monolítico. Hay varias variaciones, incluidas las válvulas de globo con patrón en T, en Y y en ángulo. El patrón en T es el más común, con la entrada y la salida alineadas en línea recta. El patrón en Y presenta un vástago que tiene un ángulo de 45 grados con respecto a la ruta del flujo, lo que ofrece una menor caída de presión y mejores características de flujo. La válvula de globo en ángulo tiene la entrada y la salida en un ángulo de 90 grados, lo que la hace adecuada para aplicaciones donde el espacio es limitado o donde el flujo necesita cambiar de dirección.Grupo de válvulas Huadu Co., Ltd.fabrica una gama completa de configuraciones de válvulas Globe, lo que permite a los ingenieros seleccionar el diseño óptimo para su aplicación específica.

2. ¿Por qué el diseño de la válvula de globo favorece el funcionamiento frecuente?

Cuando una válvula se somete a operaciones frecuentes, la principal preocupación es el desgaste. Cada vez que se abre o cierra la válvula, las superficies de sellado entran en contacto, creando fricción. Con el tiempo, esta fricción puede erosionar las superficies de sellado y provocar fugas. El diseño de una válvula de globo está diseñado específicamente para minimizar este desgaste. La clave de su durabilidad reside en la forma en que interactúan el disco y el asiento. En una válvula de globo, el disco es guiado por el vástago, asegurando que se alinee perfectamente con el asiento cada vez que se cierra. Esta alineación precisa evita que el disco roce contra el asiento en ángulo, lo que provocaría un desgaste desigual.

Otra ventaja es la acción de autolimpieza de una válvula de globo. A medida que el fluido pasa a través de la válvula, fluye a través de las superficies de asiento. Este flujo, particularmente a altas velocidades, ayuda a eliminar cualquier partícula o depósito que pueda acumularse en el asiento. Esta acción de autolimpieza es un factor crítico para extender la vida útil de la válvula, especialmente en aplicaciones con fluidos sucios o contaminados. Por el contrario, una válvula de compuerta tiene una dinámica diferente. Cuando una válvula de compuerta está parcialmente abierta, el flujo pasa a través de la compuerta y el asiento, provocando una rápida erosión. Por este motivo, las válvulas de compuerta no son adecuadas para estrangular. La válvula de globo, por otro lado, está diseñada con una trayectoria de flujo que dirige el fluido lejos de las superficies de asiento, lo que reduce la erosión. Esto es el resultado de la geometría del flujo: el fluido ingresa a la válvula, cambia de dirección y luego sale, y las superficies de asiento están ubicadas para minimizar el impacto del flujo.

Nuestra fábrica en Huadu Valve Group Co., Ltd. ha realizado extensas pruebas de desgaste en diferentes diseños de válvulas. En una prueba que simulaba 10.000 operaciones de carrera completa en condiciones de vapor a alta temperatura, una válvula de globo estándar mantuvo su sello sin fugas mensurables, mientras que una válvula de compuerta en las mismas condiciones exhibió un desgaste y fugas significativos después de solo 1.000 ciclos. Los datos de esta prueba subrayan la superioridad de la válvula de globo para un funcionamiento frecuente. Los materiales del disco y del asiento también desempeñan un papel fundamental. En aplicaciones de alta temperatura, una válvula de globo con un disco con revestimiento de estelita y un asiento de acero inoxidable endurecido ofrece una resistencia al desgaste excepcional. El revestimiento duro Stellite proporciona una superficie dura y resistente al desgaste que puede soportar el impacto repetido del ciclismo frecuente. De manera similar, para aplicaciones corrosivas, una válvula de globo con disco y asiento de Monel ofrece una excelente resistencia al ataque químico. En Huadu Valve Group, ofrecemos una amplia gama de materiales de acabado para satisfacer las demandas específicas de su aplicación.

3. ¿Cómo logra la válvula de globo un ajuste de flujo preciso?

El ajuste preciso del flujo es la función principal de una válvula de globo. A diferencia de una válvula de aislamiento simple, una válvula de globo está diseñada para estar parcialmente abierta, proporcionando una resistencia controlada al flujo. La capacidad de controlar el flujo se deriva de la relación entre la posición del disco y el área de flujo. A medida que el disco se levanta del asiento, el área de flujo aumenta. Sin embargo, la relación no es lineal; se rige por la geometría del disco y el asiento. Esta relación no lineal permite un control preciso sobre una amplia gama de caudales. Esta es la razón por la que una válvula de globo suele ser la válvula elegida para el control de modulación.

La característica de flujo de una válvula de globo a menudo se describe mediante su "curva característica de flujo". Hay tres tipos principales: lineal, de igual porcentaje y de apertura rápida. Una característica lineal significa que el caudal es directamente proporcional a la carrera de la válvula. Una apertura del 10% da como resultado el 10% del caudal máximo. Esta característica es ideal para aplicaciones donde la caída de presión a través de la válvula es constante. Una característica de igual porcentaje significa que cada incremento de la carrera de la válvula aumenta el flujo en un porcentaje fijo del flujo actual. Un derrame cerebral del 10% podría aumentar el flujo en un 20%. Esta característica es ideal para aplicaciones donde la caída de presión varía, ya que proporciona un control más estable. Una característica de apertura rápida significa que la válvula proporciona un gran cambio en el flujo para un pequeño movimiento inicial, lo que la hace adecuada para aplicaciones que requieren una respuesta rápida.

Para ilustrar la importancia de seleccionar la característica de flujo correcta, considere un sistema de control de temperatura de vapor. El sistema utiliza una válvula de globo para regular el flujo de vapor hacia un intercambiador de calor. Si el sistema utiliza una válvula de globo lineal, la respuesta de temperatura será lineal. Sin embargo, si el sistema funciona con una caída de presión variable, una válvula de globo lineal puede proporcionar un control inestable. Una válvula de globo de igual porcentaje proporcionaría un control más estable. Nuestra fábrica en Huadu Valve Group Co., Ltd. ofrece válvulas de globo con diferentes formas de disco para proporcionar diferentes características de flujo, y nuestro equipo de ingeniería puede ayudarlo a seleccionar la correcta. La elección de la característica de flujo es un elemento clave en el diseño del sistema y nuestro equipo puede brindarle orientación sobre la selección óptima para su aplicación específica.

La precisión de una válvula de globo también se mejora mediante el uso de un posicionador. Un posicionador es un dispositivo que recibe una señal de control y ajusta la posición de la válvula para lograr el flujo deseado. El posicionador garantiza que la válvula se abra en la posición exacta requerida, incluso ante condiciones de funcionamiento cambiantes. Esto es particularmente importante en aplicaciones que requieren alta precisión, como la dosificación de productos químicos o el control de temperatura. Al seleccionar una válvula de globo con un posicionador de alta calidad, los ingenieros pueden lograr una precisión de control de flujo de +/- 1%.

4. ¿Qué especificaciones técnicas definen una válvula de globo de alta calidad?

Al seleccionar una válvula de globo, los ingenieros deben evaluar cuidadosamente una variedad de especificaciones técnicas. Estos parámetros definen el rendimiento, la durabilidad y la idoneidad de la válvula para la aplicación. Las especificaciones principales incluyen: tamaño de la válvula (tamaño nominal de la tubería, NPS), clasificación de presión (clase), rango de temperatura, conexiones finales, material del cuerpo, material de los internos y característica de flujo. Cada uno de estos parámetros debe adaptarse a los requisitos específicos del proceso. El tamaño de la válvula determina la capacidad de flujo de la válvula. Una válvula demasiado pequeña restringirá el flujo, mientras que una válvula demasiado grande será más cara y puede que no proporcione un control adecuado.

La clasificación de presión, generalmente designada como clase (Clase 150, Clase 300, Clase 600, etc.), define la presión máxima que la válvula puede soportar a una temperatura determinada. Para aplicaciones de alta presión, se requiere una válvula de globo Clase 600 o superior. El rango de temperatura está determinado por los materiales de construcción. Para aplicaciones de alta temperatura (por encima de 425 °C), se requiere una válvula con cuerpo de acero fundido y internos de revestimiento duro. Para aplicaciones criogénicas, se requiere una válvula con cuerpo de acero inoxidable y un interno especial para baja temperatura. Las conexiones finales son el medio por el cual la válvula se conecta al sistema de tuberías. Los tipos más comunes son los extremos con bridas, los extremos roscados y los extremos soldados. Los extremos con bridas son los más versátiles y se utilizan en la mayoría de las aplicaciones. Los extremos roscados se utilizan para válvulas más pequeñas y presiones más bajas, mientras que los extremos soldados se utilizan para aplicaciones de alta presión y alta temperatura.

En Huadu Valve Group Co., Ltd., fabricamos válvulas de globo en una amplia gama de materiales y configuraciones. Nuestros cuerpos de válvulas de globo estándar están disponibles en hierro fundido, hierro dúctil, acero fundido, acero inoxidable y aleaciones de alta temperatura. Los adornos están disponibles en una variedad de materiales, incluido acero inoxidable con 13% de cromo, estelita y monel. La siguiente tabla proporciona un resumen de las especificaciones técnicas clave de nuestros modelos de válvulas de globo más populares.

5. ¿Cómo se compara la válvula de globo con otros tipos de válvulas de estrangulamiento?

Cuando un ingeniero diseña un sistema que requiere un control de flujo preciso, la primera pregunta suele ser: "¿Qué tipo de válvula es mejor para esta aplicación?" Si bien se pueden utilizar muchos tipos de válvulas para estrangular, la válvula de globo suele ser la opción preferida. Para entender por qué, es útil comparar la válvula de globo con otros tipos de válvulas comunes: válvulas de compuerta, válvulas de bola y válvulas de mariposa. Cada uno tiene sus propias fortalezas y debilidades, y la elección depende de los requisitos específicos de la aplicación.

Las válvulas de compuerta están diseñadas principalmente para servicio de apertura y cierre. No son aptos para estrangular. Cuando una válvula de compuerta está parcialmente abierta, el flujo de alta velocidad a través de la compuerta y el asiento provoca una rápida erosión y desgaste. La válvula de compuerta tampoco está diseñada para un funcionamiento frecuente; El movimiento deslizante de la puerta puede provocar irritación y agarrotamiento. En una válvula de globo, la trayectoria del flujo está diseñada para minimizar el desgaste durante la estrangulación, haciéndola adecuada para el servicio de modulación. Para aplicaciones que requieren estrangulamiento frecuente, una válvula de globo es la mejor opción. Las válvulas de bola son otro tipo de válvula común. Ofrecen una excelente capacidad de cierre y están disponibles en una variedad de diseños. Sin embargo, las válvulas de bola tienen un rango más restringido de control de flujo y su característica de flujo suele ser de apertura rápida, lo que no es ideal para una estrangulación precisa. En una válvula de globo, la característica del flujo es más lineal o de igual porcentaje, lo que proporciona un mejor control.

Las válvulas de mariposa se utilizan a menudo para aplicaciones de gran diámetro. Son compactos, livianos y rentables. Sin embargo, generalmente no son tan precisas como las válvulas de globo para estrangular. La característica de control de la válvula de mariposa no es lineal y puede ser propensa a cavitación y erosión a presiones diferenciales altas. La válvula de globo, con su diseño robusto y amplia gama de características de flujo, es la opción preferida para aplicaciones de estrangulación exigentes. La siguiente tabla proporciona una comparación de las características clave de las válvulas de globo, válvulas de compuerta, válvulas de bola y válvulas de mariposa para aplicaciones de estrangulación.

6. ¿Qué prácticas de mantenimiento prolongan la vida útil de la válvula de globo?

Incluso la válvula de globo de mayor calidad no funcionará de manera confiable sin un mantenimiento adecuado. La inspección y el servicio regulares son esenciales para prevenir fallas inesperadas y extender la vida útil de la válvula. El primer paso en un programa de mantenimiento es una inspección visual periódica. Se debe revisar la válvula para detectar fugas externas, como fugas del sello del vástago o de la junta del cuerpo. También se debe revisar la válvula para detectar cualquier ruido o vibración inusual durante el funcionamiento, lo que puede indicar un problema con los componentes internos. Un buen programa de mantenimiento incluye un cronograma planificado para el desmontaje y la inspección de los componentes internos.

Cuando se desmonta una válvula de globo, se deben inspeccionar el disco y el asiento para detectar desgaste, picaduras o corrosión. Si el disco o el asiento están desgastados, a menudo se pueden reparar lapeándolos o esmerilándolos. El lapeado es un proceso en el que se utiliza una pasta abrasiva para pulir las superficies de sellado. Esto puede restaurar el rendimiento de sellado de la válvula sin necesidad de reemplazar el disco o el asiento. El vástago debe inspeccionarse para detectar desgaste o daños. Se debe inspeccionar el embalaje para detectar fugas. Si la empaquetadura tiene fugas, se puede apretar o reemplazar. Se debe verificar que el prensaestopas esté alineado correctamente. La empaquetadura debe apretarse al par correcto. Apretar demasiado la empaquetadura puede causar daños al vástago y aumentar la fricción. Un ajuste insuficiente provocará fugas.

En nuestra fábrica de Huadu Valve Group Co., Ltd., hemos visto una válvula de globo que, con el mantenimiento adecuado, puede brindar décadas de servicio. Un cliente, una planta de generación de energía, tenía una válvula de globo que había estado en servicio durante 35 años. La válvula se desmontaba anualmente, se inspeccionaba y se pulían las superficies de sellado según fuera necesario. La válvula nunca había requerido una revisión importante. Este es un caso excepcional, pero ilustra el hecho de que, con el cuidado adecuado, una válvula de globo puede proporcionar una larga vida útil. Recomendamos un programa de mantenimiento mínimo de una inspección visual anual y una inspección de desmontaje completo cada 3-5 años, dependiendo de las condiciones de servicio.

La siguiente tabla resume las prácticas de mantenimiento recomendadas para una válvula de globo.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Por qué se prefiere una válvula de globo a una válvula de compuerta para aplicaciones de estrangulación?

Respuesta: Se prefiere una válvula de globo a una válvula de compuerta para estrangular porque su diseño está diseñado específicamente para modular el flujo. El disco de una válvula de globo se mueve perpendicular al asiento, lo que permite un control preciso del área de flujo. La ruta del flujo también crea una caída de presión que hace que la estrangulación sea más efectiva. Una válvula de compuerta, por el contrario, está diseñada para un servicio completamente abierto o completamente cerrado. Cuando una válvula de compuerta está parcialmente abierta, el flujo de alta velocidad a través de la compuerta y el asiento provoca una rápida erosión, lo que provoca fugas y fallas. Nuestra fábrica en Huadu Valve Group Co., Ltd. fabrica válvulas de globo diseñadas específicamente para aplicaciones de estrangulación.

Pregunta 2: ¿Cuál es la diferencia entre las características de flujo lineal y de igual porcentaje?

Respuesta: Una característica de flujo lineal significa que el caudal es directamente proporcional a la carrera de la válvula. Una apertura del 10% da como resultado el 10% del caudal máximo. Esta característica es ideal para aplicaciones donde la caída de presión a través de la válvula es constante. Una característica de flujo de igual porcentaje significa que cada incremento de la carrera de la válvula aumenta el flujo en un porcentaje fijo del flujo actual. Un derrame cerebral del 10% podría aumentar el flujo en un 20%. Esta característica es ideal para aplicaciones donde la caída de presión varía, ya que proporciona un control más estable. Nuestros productos Globe Valve ofrecen ambas características y nuestro equipo técnico puede ayudarlo a seleccionar la adecuada para su aplicación.

Pregunta 3: ¿Cómo puedo determinar si el sello de mi válvula de globo está fallando?

Respuesta: Los signos más comunes de un sello defectuoso son fugas externas y la incapacidad de cerrar el flujo por completo. Si observa líquido goteando desde el vástago de la válvula o alrededor del capó, es probable que la empaquetadura o el sello estén comprometidos. Además, si la válvula no puede lograr un cierre hermético, es probable que el disco y el asiento estén desgastados o dañados. En algunos casos, un cambio en el par de operación requerido para operar la válvula también puede indicar un problema. La inspección visual periódica y las pruebas funcionales son las mejores formas de detectar un sello defectuoso antes de que genere un problema mayor.

Pregunta 4: ¿Se puede utilizar una válvula de globo para servicio de vapor?

Respuesta: Sí, las válvulas de globo se usan comúnmente para servicios de vapor. Sin embargo, la válvula debe seleccionarse adecuadamente para las condiciones específicas de temperatura y presión. Para servicio de vapor a alta temperatura, se recomienda una válvula de globo con cuerpo de acero fundido y accesorios de revestimiento duro (como Stellite). El revestimiento duro Stellite proporciona una resistencia al desgaste excepcional y puede soportar el flujo de vapor a alta velocidad. Nuestra fábrica en Huadu Valve Group Co., Ltd. fabrica válvulas de globo específicamente para servicio de vapor, con una variedad de materiales de cuerpo y accesorios para adaptarse a diversas condiciones de operación.

Pregunta 5: ¿Cuál es la vida útil típica de una válvula de globo?

Respuesta: La vida útil de una válvula de globo depende de varios factores, incluidas las condiciones de operación, la frecuencia de operación y la calidad del mantenimiento. En servicio moderado con mantenimiento regular, una válvula de globo puede durar entre 20 y 30 años o más. En servicios severos, como aplicaciones de alta temperatura o alta presión con ciclos frecuentes, es posible que sea necesario inspeccionar y reparar la válvula con más frecuencia. Con un mantenimiento adecuado, incluido el pulido regular de las superficies de asiento y el reemplazo de la empaquetadura, una válvula de globo puede brindar una vida útil larga y confiable. Los productos Globe Valve de nuestra fábrica están diseñados para una larga vida útil y un mantenimiento mínimo.

8. Conclusión

Las válvulas de globo son la opción esencial para aplicaciones que requieren conmutación frecuente y ajuste de flujo preciso. Su diseño distintivo, con un disco que se mueve perpendicular al asiento, proporciona un sellado superior y resistencia al desgaste en comparación con otros tipos de válvulas. La ruta del flujo crea una caída de presión controlada, lo que los hace ideales para estrangulación. La disponibilidad de diferentes características de flujo, como porcentaje lineal y igual, permite un control preciso sobre una amplia gama de caudales. La amplia gama de materiales y configuraciones garantiza que se pueda seleccionar una válvula de globo para satisfacer las demandas específicas de cualquier aplicación, desde servicio de vapor a alta temperatura hasta condiciones criogénicas.

La clave para maximizar el rendimiento y la vida útil de una válvula de globo es la selección y el mantenimiento adecuados. Al evaluar cuidadosamente las especificaciones técnicas, incluido el tamaño de la válvula, la presión nominal, el rango de temperatura y el material de los internos, los ingenieros pueden garantizar que la válvula se adapte a la aplicación. Un programa de mantenimiento regular, que incluya inspecciones visuales y desmontaje y renovación periódicos, prolongará la vida útil de la válvula y evitará fallas inesperadas. En Huadu Valve Group Co., Ltd., estamos comprometidos a brindar productos Globe Valve de alta calidad y soporte técnico experto para ayudar a nuestros clientes a optimizar sus operaciones. Nuestra amplia gama de productos Globe Valve y nuestro equipo de ingenieros experimentados están listos para ayudarlo con los requisitos de su aplicación específica.

Póngase en contacto con Huadu Valve Group Co., Ltd. hoypara analizar sus requisitos de Globe Valve y descubrir cómo nuestras soluciones pueden mejorar la confiabilidad y eficiencia de sus sistemas de control de flujo.
