Resumen del artículo: A Válvula de globo de sello duroestá diseñado para sistemas de tuberías industriales donde son esenciales un cierre confiable, una regulación precisa del flujo, resistencia a altas temperaturas y durabilidad a largo plazo. Con sellado de metal a metal y superficies de sellado recubiertas, esta válvula es particularmente adecuada para servicios exigentes que involucran vapor, aceite, gas, medios abrasivos y fluidos industriales de alta presión.Huaduproporciona soluciones de ingeniería de válvulas de globo de sello duro con múltiples materiales de cuerpo, clases de presión, opciones de conexión y métodos de actuación para diversas aplicaciones industriales.
Tabla de contenido
- ¿Qué es una válvula de globo de sello duro?
- ¿Cómo funciona una válvula de globo de sello duro?
- ¿Cuáles son las características clave?
- ¿Qué especificaciones técnicas deberían considerar los compradores?
- Válvula de globo de sello duro versus válvula de globo de sello blando: ¿cuál es la diferencia?
- ¿Dónde se utilizan las válvulas de globo de sello duro?
- ¿Cómo se debe seleccionar la válvula adecuada?
- ¿Por qué considerar a Huadu como fabricante de válvulas?
- Preguntas frecuentes
- Conclusión

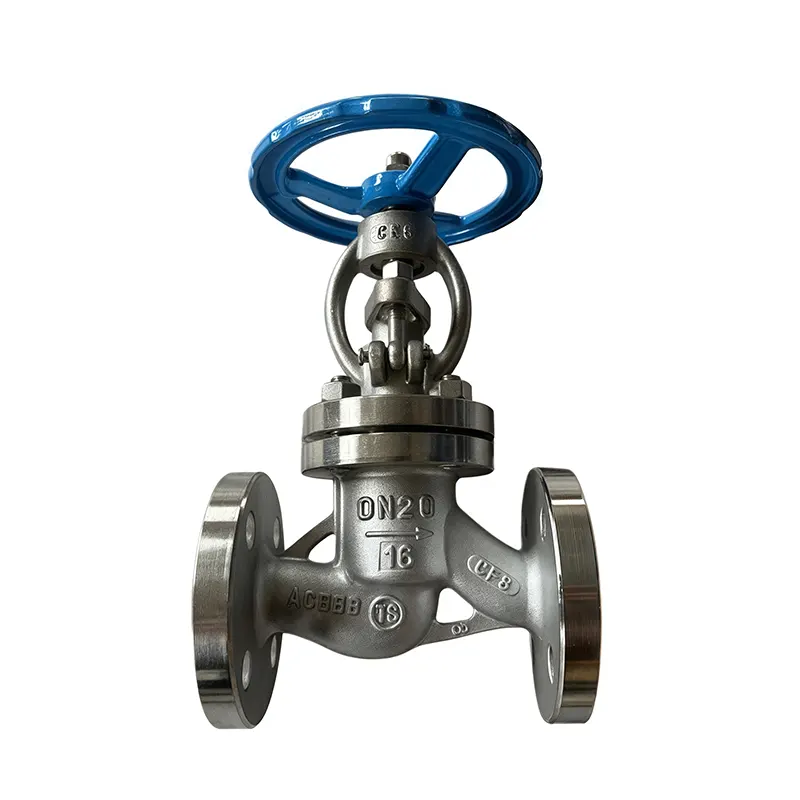

¿Qué es una válvula de globo de sello duro?
Una válvula de globo de sello duro es una válvula de control de flujo industrial que utiliza una estructura de sellado de metal con metal en lugar de depender principalmente de materiales de sellado blandos. Huadu desarrolla este tipo de válvula para entornos de tuberías exigentes donde la temperatura, la presión, la abrasión y el funcionamiento repetido pueden generar una tensión significativa en los componentes de sellado convencionales.
La válvula generalmente utiliza un cuerpo estilo globo y un disco móvil que se acerca o se aleja del asiento. Este movimiento permite que la válvula realice dos funciones importantes: cerrar el flujo de la tubería y regular el caudal. En comparación con una válvula de aislamiento simple, la configuración de globo proporciona un mejor control sobre el movimiento del fluido.
Para servicios exigentes, las superficies de sellado se pueden revestir con Stellite u otros materiales adecuados resistentes al desgaste. Esta construcción ayuda a reducir la degradación causada por la fricción, la erosión y el funcionamiento a alta temperatura.
De acuerdo con las especificaciones del producto, la válvula de globo de sello duro de Huadu se puede configurar con una construcción de acero al carbono o acero inoxidable, múltiples clases de presión y varios métodos de operación, lo que la hace adaptable a diferentes proyectos industriales.
¿Cómo funciona una válvula de globo de sello duro?
El principio de funcionamiento es sencillo pero muy eficaz. Cuando se abre la válvula, el disco se aleja del asiento, creando un paso de flujo. Cuando el volante, actuador o mecanismo operativo mueve el vástago en la dirección opuesta, el disco se acerca al asiento y restringe progresivamente el flujo.
El contacto de metal con metal entre el disco y el asiento crea la interfaz de sellado principal. Cuando se diseñan y fabrican adecuadamente, las superficies recubiertas pueden proporcionar una fuerte resistencia contra el desgaste y la erosión durante un servicio exigente.
Una secuencia operativa típica incluye:
- El operador gira el volante o activa el actuador seleccionado.
- El vástago transfiere la fuerza operativa al disco de la válvula.
- El disco se mueve con respecto al asiento para controlar el paso del flujo.
- Cuando el disco llega al asiento, las superficies metálicas de sellado establecen el cierre.
- Cuando se vuelve a abrir, el disco se aleja del asiento para restablecer el flujo de la tubería.
Este movimiento lineal controlable es una de las razones por las que con frecuencia se seleccionan válvulas de globo cuando se requiere capacidad de aislamiento y regulación.
¿Cuáles son las características clave?
Se debe seleccionar una válvula de globo de sellado duro de alta calidad de acuerdo con las condiciones operativas reales y no simplemente por su tamaño nominal. Varias características de diseño afectan directamente la confiabilidad y la vida útil.
1. Sellado duro de metal con metal
La estructura de sellado duro está diseñada para entornos operativos exigentes. Las superficies de sellado con revestimiento duro pueden proporcionar una mejor resistencia al desgaste, la erosión y la degradación relacionada con la temperatura que muchos materiales de sellado blandos convencionales.
2. Capacidad de alta temperatura
Huadu enumera un rango de temperatura de aproximadamente -29 °C a 425 °C para la configuración a la que se hace referencia. Esto hace que la válvula sea adecuada para muchos servicios industriales que involucran agua caliente, vapor, fluidos de proceso y otros medios de temperatura elevada.
3. Múltiples clases de presión
El producto está disponible en todas las clases de presión, incluidas las clases 150, 300, 600, 900 y 1500. Esto brinda a los ingenieros de proyectos más flexibilidad al adaptar la válvula a los requisitos de presión de la tubería.
4. Actuación flexible
Dependiendo del proyecto, el funcionamiento se puede configurar mediante volante, mecanismo de engranaje, actuador eléctrico, actuador neumático o actuador hidráulico.
5. Opciones de materiales resistentes a la corrosión
Las configuraciones de acero inoxidable son adecuadas para aplicaciones donde la resistencia a la corrosión es importante. Las versiones de acero al carbono pueden proporcionar una solución económica para medios industriales compatibles.
¿Qué especificaciones técnicas deberían considerar los compradores?
Para las adquisiciones industriales, las especificaciones técnicas deben revisarse juntas en lugar de evaluarse individualmente. La siguiente tabla resume los parámetros clave asociados con la configuración de Huadu a la que se hace referencia.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Válvula de globo de sello duro |
| Estándar de diseño | API 6D/ASME B16.34 |
| Tamaño nominal | 1/2" a 48" |
| Clase de presión | Clase 150 / 300 / 600 / 900 / 1500 |
| Material del cuerpo | A351 CF8M y otras opciones de materiales según configuración |
| Material del asiento | Revestimiento duro de estelita / PTFE / RPTFE / Grafito |
| Material del tallo | A182 F316 / A182 F316L / 13Cr |
| Conexiones finales | Bridas / Roscadas / Soldadas (BW/SW) |
| Rango de temperatura | -29°C a 425°C |
| Operación | Volante / Engranaje / Eléctrico / Neumático / Hidráulico |
| Pruebas | API 598 / Prueba hidrostática de asiento y carcasa |
Nota:Las especificaciones reales siempre deben confirmarse con la hoja de datos del proyecto, los estándares aplicables, las características del medio, la clasificación de presión y temperatura y la documentación técnica del fabricante antes de la compra.
Válvula de globo de sello duro versus válvula de globo de sello blando: ¿cuál es la diferencia?
El método de sellado es uno de los factores más importantes a la hora de seleccionar una válvula de globo. Los diseños de sello duro y sello blando están diseñados para diferentes entornos operativos.
| Comparación | Válvula de globo de sello duro | Válvula de globo de sello suave |
|---|---|---|
| Principio de sellado | Sellado metal con metal | Material de sellado suave |
| Resistencia a la temperatura | Excelente para servicios exigentes de alta temperatura | Depende en gran medida del material de sellado |
| Resistencia al desgaste | Alto con revestimiento duro apropiado | Generalmente más sensible al desgaste mecánico. |
| Medios abrasivos | Más adecuado para servicios exigentes | Puede tener limitaciones |
| Aplicaciones típicas | Vapor, energía, petroquímica, metalurgia. | Servicios limpios y relativamente moderados. |
En términos prácticos, el sellado blando puede resultar ventajoso cuando las condiciones de funcionamiento son moderadas y se requiere un sellado excepcionalmente hermético. El sellado duro se vuelve más atractivo cuando la tubería involucra altas temperaturas, alta presión, partículas abrasivas o operaciones industriales repetidas.
¿Dónde se utilizan las válvulas de globo de sello duro?
La capacidad de soportar condiciones exigentes hace que la tecnología de válvula de globo Hard Seal sea adecuada para una amplia gama de sistemas industriales.
- Plantas Petroquímicas:Se utiliza para controlar fluidos de proceso, hidrocarburos y medios de alta temperatura.
- Generación de energía:Adecuado para vapor y otras líneas de proceso de alta temperatura.
- Metalurgia:Útil donde las temperaturas elevadas y las condiciones de funcionamiento abrasivas crean un desgaste adicional de la válvula.
- Petróleo y Gas:Aplicable a sistemas de control de flujo y aislamiento de fluidos industriales cuando la presión seleccionada y las clasificaciones de material son apropiadas.
- Tratamiento de Agua:Puede integrarse en tuberías de agua industrial y de fluidos de proceso.
- Procesamiento industrial general:Adecuado para agua, petróleo, gas, vapor y fluidos industriales compatibles.
La válvula correcta siempre debe adaptarse al medio, la temperatura, la presión, el caudal, las características de corrosión y los requisitos de instalación reales.
¿Cómo se debe seleccionar la válvula adecuada?
Elegir una válvula industrial únicamente por el diámetro de la tubería puede generar problemas de rendimiento. Los equipos de adquisiciones y los ingenieros deben evaluar todo el entorno operativo.
Considere los siguientes factores:
- Medio:Identifique si la tubería transporta agua, vapor, petróleo, gas, productos químicos o fluidos abrasivos.
- Temperatura de funcionamiento:Confirmar temperaturas tanto normales como máximas.
- Presión de trabajo:Seleccione una clase de presión que cumpla con los requisitos de diseño reales.
- Tamaño Nominal:Haga coincidir el tamaño de la válvula con la tubería y las características de flujo requeridas.
- Material del cuerpo:Considere la corrosión, la temperatura, la presión y los requisitos mecánicos.
- Material del asiento y del disco:Seleccione revestimiento duro u otros materiales de sellado según las condiciones de servicio.
- Conexión final:Verifique los requisitos de brida, rosca, soldadura a tope o soldadura a encaje.
- Actuación:Determine si se requiere operación manual o automatizada.
- Pruebas y estándares:Confirme los requisitos de inspección y diseño aplicables antes de realizar el pedido.
Un fabricante de válvulas calificado puede ayudar a los ingenieros a evaluar estas variables y seleccionar una configuración adecuada en lugar de tratar la válvula como un componente estándar disponible en el mercado.
¿Por qué considerar a Huadu como fabricante de válvulas?
Para los compradores industriales, la capacidad del proveedor es tan importante como las especificaciones del producto. Huadu Valve Group integra servicios de diseño, fundición, mecanizado CNC, ensamblaje, pruebas y suministro de válvulas para aplicaciones de válvulas industriales.
Según la información publicada de la empresa, Huadu tiene más de 11 años de experiencia en producción, una instalación de fabricación que cubre aproximadamente 25.333 metros cuadrados, una capacidad de producción anual que supera las 30.000 unidades y una tasa de calificación de productos terminados del 99,8%.
Sus capacidades de fabricación incluyen:
- Mecanizado de precisión CNC
- Fundición y montaje de válvulas.
- Pruebas hidrostáticas y neumáticas.
- Producción de válvulas de alta y baja temperatura.
- Soluciones de válvulas personalizadas
- Fabricación OEM y ODM
Huadu también afirma que sus productos de válvulas se suministran a los mercados internacionales y se utilizan en petróleo, refinación de petróleo, gas natural, procesamiento químico, generación de energía, tratamiento de agua, metalurgia, minería y otros sectores industriales.
Para compradores que buscan unVálvula de globo de sello duro, evaluar la capacidad de fabricación, la trazabilidad de los materiales, las pruebas de presión, los estándares aplicables y el soporte técnico pueden ayudar a reducir los riesgos de adquisición y mejorar la confiabilidad operativa a largo plazo.
Preguntas frecuentes
¿Cuál es la principal ventaja de una válvula de globo de sello duro?
La principal ventaja es su estructura de sellado de metal a metal, que puede proporcionar una fuerte resistencia a altas temperaturas, presión, desgaste y erosión cuando la válvula está diseñada correctamente para la aplicación.
¿Se puede utilizar una válvula de globo de sello duro para vapor?
Sí. Las válvulas de globo de sellado duro correctamente especificadas suelen ser adecuadas para aplicaciones de vapor industrial porque sus superficies de sellado metálicas pueden soportar condiciones de temperatura exigentes. La clasificación de presión-temperatura debe verificarse para cada configuración específica.
¿Qué materiales están disponibles para las válvulas de globo de sello duro?
Las opciones de materiales dependen del modelo y la aplicación. Huadu enumera soluciones de acero al carbono y acero inoxidable, con componentes como A182 F316, A182 F316L, 13Cr y CF8M disponibles en la configuración mencionada.
¿Qué clases de presión están disponibles?
El producto Huadu al que se hace referencia se ofrece en configuraciones de Clase 150, 300, 600, 900 y 1500. Los compradores deben seleccionar la clase de presión de acuerdo con la presión de diseño de la tubería y los estándares aplicables.
¿Se puede automatizar la válvula?
Sí. Además de la operación con volante, los métodos de operación disponibles incluyen operación con engranajes, accionamiento eléctrico, accionamiento neumático y accionamiento hidráulico, según la configuración requerida.
¿Qué estándares están asociados con esta válvula?
Las especificaciones del producto a las que se hace referencia incluyen API 6D y ASME B16.34 para diseño, ASME B16.10 para dimensiones cara a cara, ASME B16.5 y ASME B16.47 para estándares de bridas y API 598 para pruebas.
Conclusión
Una válvula de globo de sellado duro puede ser una solución eficaz para el control de flujo industrial donde los materiales de sellado blandos convencionales pueden no proporcionar la durabilidad requerida. Su estructura de sellado de metal a metal, sus superficies recubiertas duras, sus amplias opciones de clases de presión y su compatibilidad con medios exigentes lo hacen particularmente valioso en generación de energía, petroquímica, metalurgia, petróleo y gas, tratamiento de agua y aplicaciones industriales en general.
Para los equipos de adquisiciones, la mejor opción depende de algo más que el tamaño de la válvula. Antes de comprar, se deben evaluar el medio, la temperatura, la presión, la compatibilidad del material, la configuración del sellado, el tipo de conexión, la actuación, los estándares y los requisitos de prueba. Si está buscando una solución de válvula industrial confiable o necesita ayuda para seleccionar la válvula de globo de sello duro adecuada para su proyecto de tubería,contáctanospara analizar sus requisitos técnicos, opciones de personalización y condiciones de aplicación con el equipo de Huadu.
