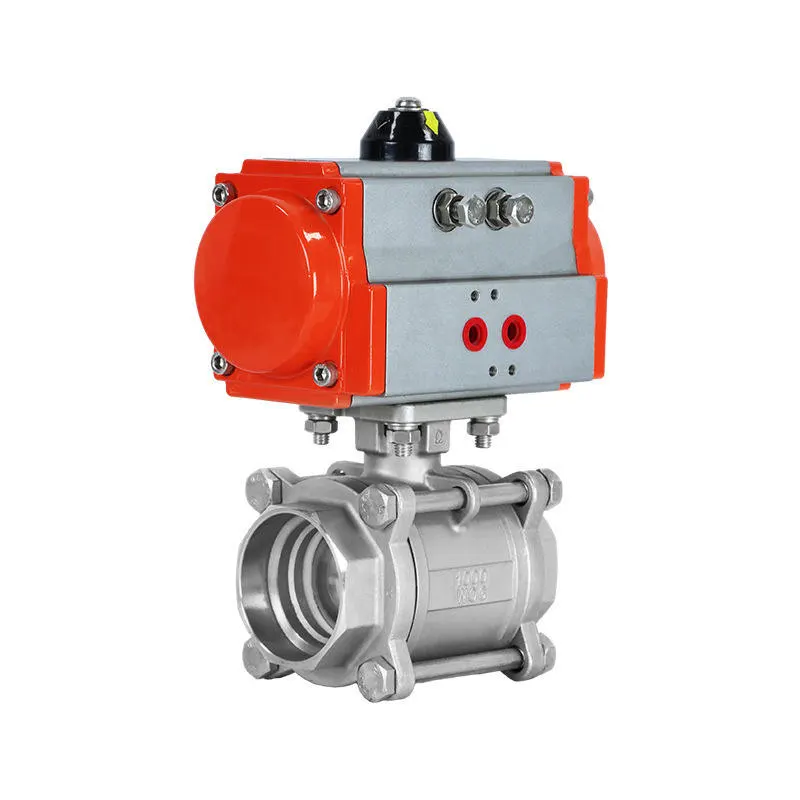

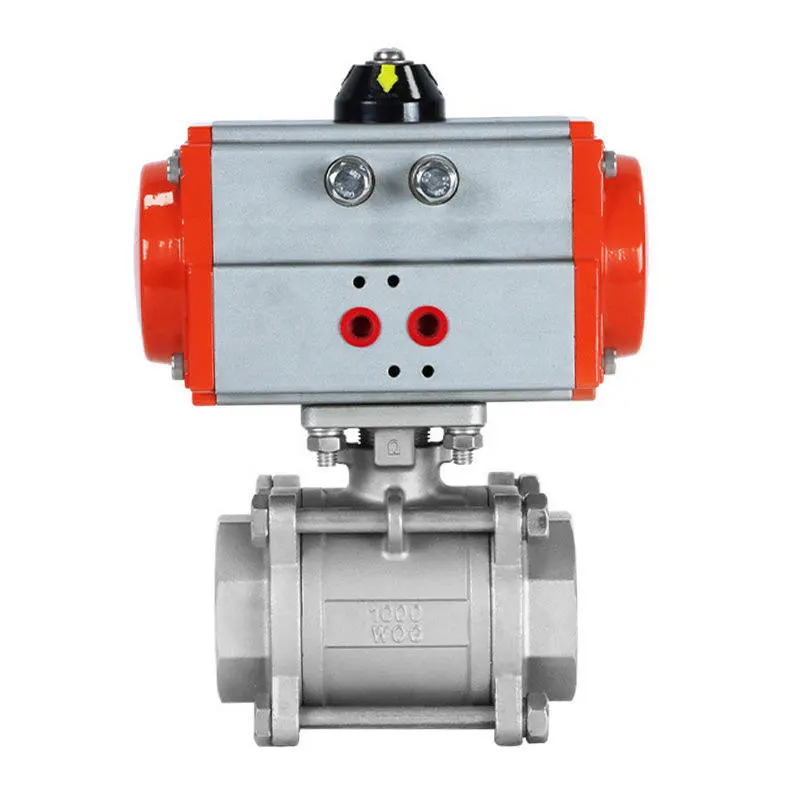

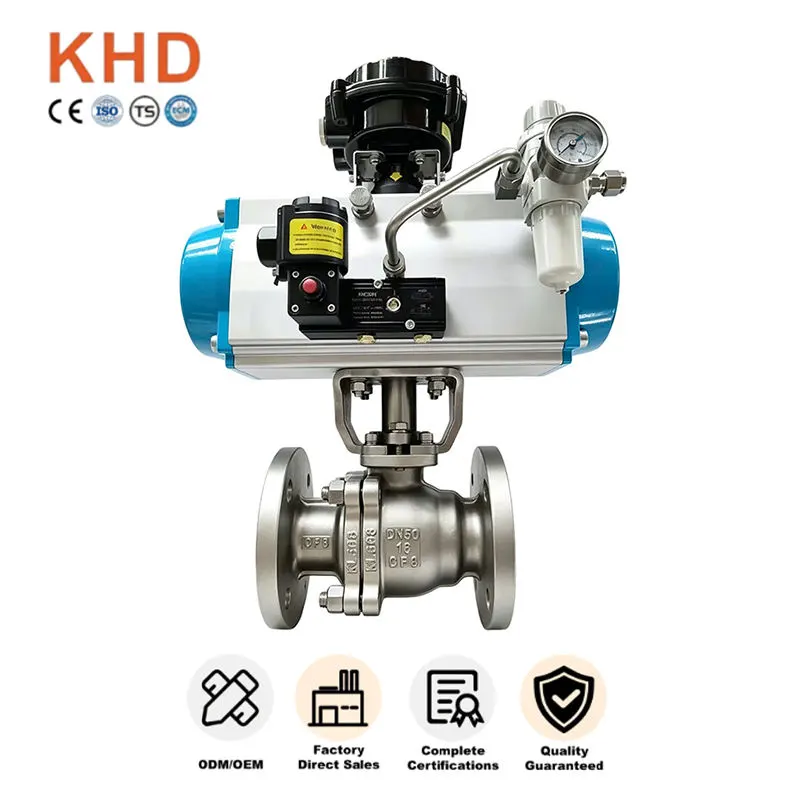

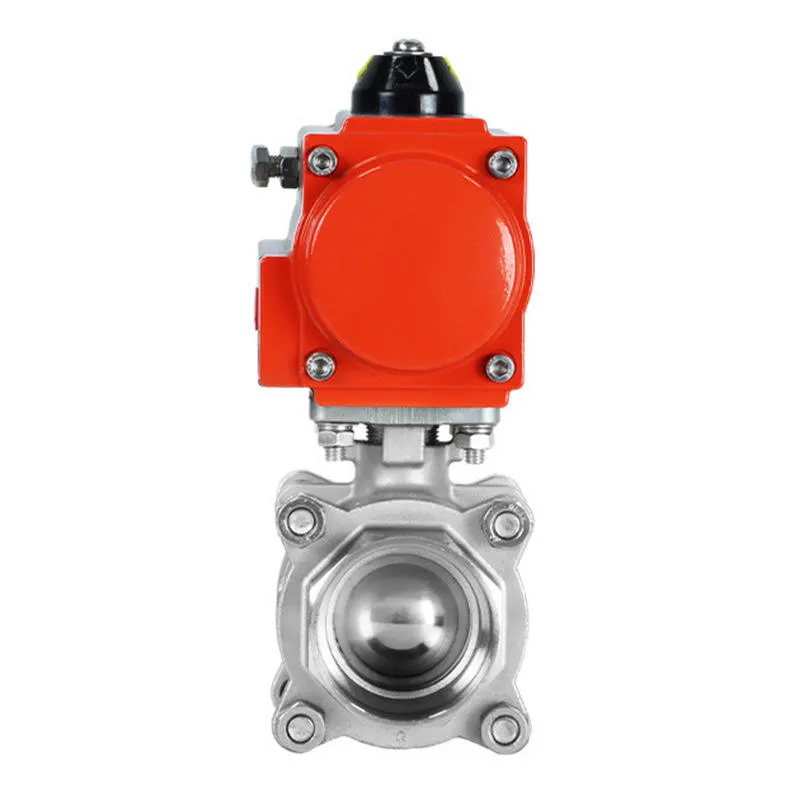

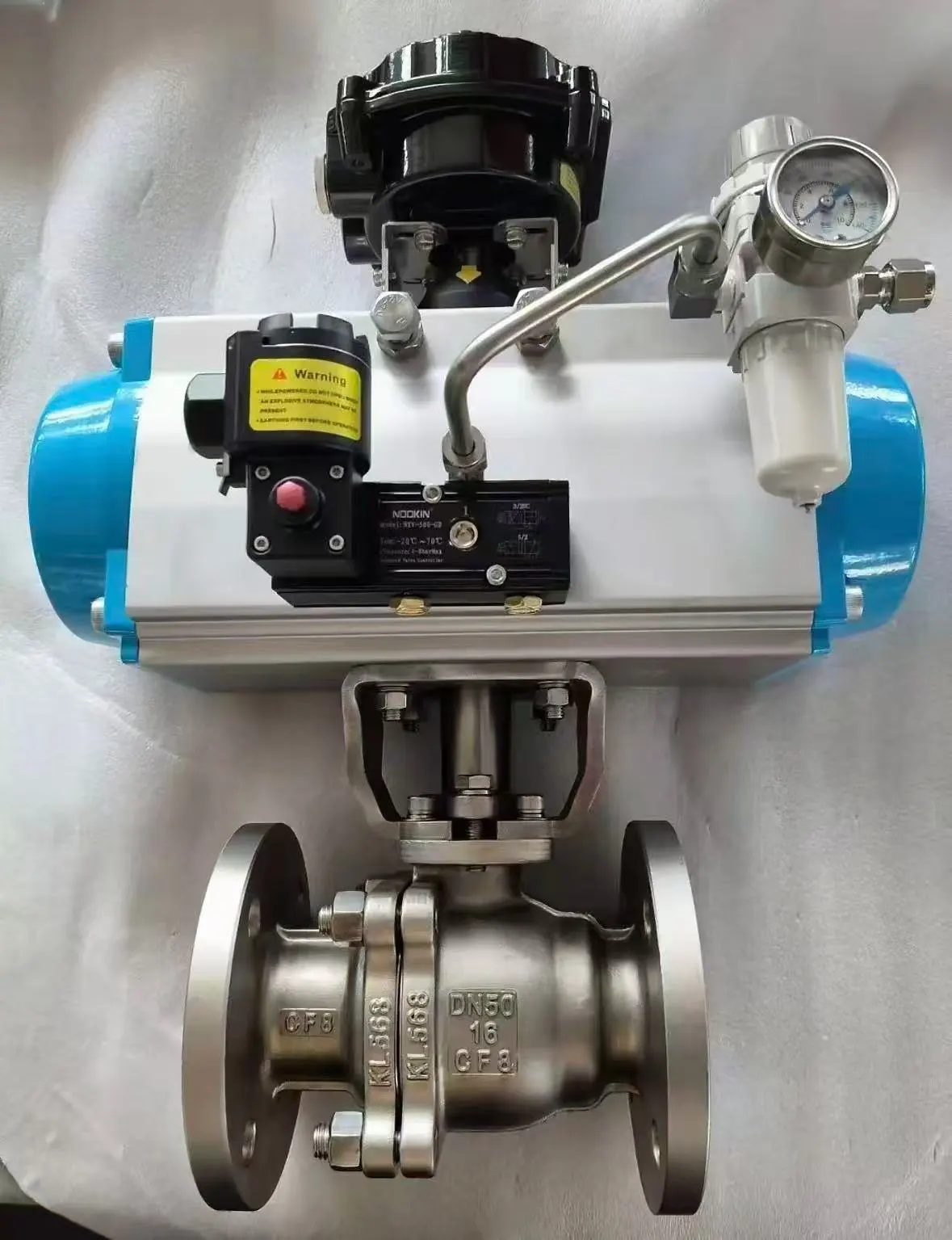

Válvula de bola con brida neumática de acero inoxidable

La válvula de bola neumática con bridas de acero inoxidable es una válvula industrial automatizada diseñada para el control y cierre del flujo de tuberías. Fabricado por Huadu Valve Group, utiliza material de acero inoxidable SS304/SS316 y es muy adecuado para condiciones de trabajo industriales automáticas.

Se utiliza ampliamente en tuberías auxiliares de productos químicos, instalaciones de tratamiento de agua, líneas de procesamiento de gas y petróleo y sistemas de producción automatizados donde el control automático, la resistencia a la corrosión y la seguridad operativa son fundamentales.

La válvula de bola neumática con brida de acero inoxidable garantiza un funcionamiento estable y una larga vida útil en entornos industriales exigentes.

Atributos clave

Materias primas y ventajas estructurales

Cuerpo de válvula de acero inoxidable de alta calidad

La válvula de bola neumática con bridas de acero inoxidable está fabricada con material de acero inoxidable genuino SS304 y SS316, lo que garantiza:

-Resistencia superior al óxido, la oxidación y la corrosión para medios húmedos, salados y ligeramente corrosivos.

-Evitar la acumulación de óxido, la formación de incrustaciones y la contaminación media en caso de servicio a largo plazo.

-La tecnología estándar de fundición y forjado elimina los agujeros internos de arena y los defectos de los espacios de aire.

-Estructura sólida resistente a la presión, antideformación bajo funcionamiento continuo y ciclismo frecuente

-Menor riesgo de falla inesperada y menor costo de reemplazo para el usuario final

Inspección estricta de materiales

Cada lote de materias primas se prueba para garantizar:

-Composición química precisa para los grados SS304 / SS316

-Sin materiales reciclados o de calidad inferior.

-Rendimiento mecánico estable para condiciones de campo duras

Beneficios del accionamiento del actuador neumático

La válvula de bola neumática con brida de acero inoxidable está equipada con un actuador neumático de primera calidad, lo que aporta estas ventajas fundamentales:

-Acción de encendido y apagado de 90 grados impulsada por aire, no requiere operación manual

-Soporte de electroválvula, final de carrera y conexión PLC para control automático remoto

- Adecuado para lugares de gran altitud, talleres cerrados y sitios químicos de alto riesgo para evitar riesgos de seguridad manual

- Rendimiento de conmutación sensible y estable, adaptado a ciclos frecuentes de encendido y apagado de líneas de producción automatizadas

Beneficios de la conexión de brida estándar

La conexión de brida industrial estándar proporciona:

-Fijación robusta, excelente estanqueidad y fuerte capacidad de carga de presión para tuberías de alta resistencia.

-Fácil alineación y montaje con bridas de tubería estándar durante la instalación en el sitio

-Cómodo desmontaje, inspección y mantenimiento en posteriores revisiones de la tubería.

-El diseño interior de paso total minimiza la resistencia al flujo, reduce la pérdida de presión y garantiza una transmisión fluida del medio.

- Totalmente compatible con los principales estándares internacionales de tuberías industriales.

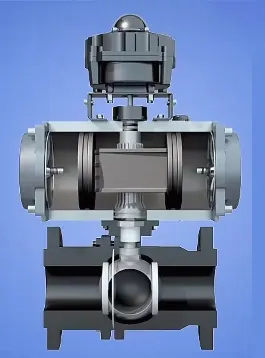

Estructura de sellado profesional optimizada

Los detalles de sellado optimizados de esta válvula de bola neumática con bridas ofrecen:

-Asiento de PTFE de alta calidad con propiedad autolubricante y de baja fricción, cambio suave sin rayar el núcleo de la bola

-Efecto de sellado mejorado bajo presión nominal, compensando el desgaste menor debido a un funcionamiento prolongado

-Diseño de vástago anti-explosión junto con empaque de múltiples capas, evitando la expulsión del vástago y pequeñas fugas externas

-El núcleo de bola flotante pulido logra un ajuste preciso con asientos para un cierre hermético bidireccional confiable para líquidos y gases.

Modos de seguridad del actuador opcionales

Múltiples opciones de actuador satisfacen diferentes requisitos de seguridad del sitio:

- Actuador neumático de doble efecto: apertura y cierre rápido y equilibrado para control automático general

- Actuador neumático con retorno por resorte: restablecimiento automático a la posición de apertura total/cierre total en caso de falla en el suministro de aire, lo que evita el desbordamiento del medio y daños al equipo en las líneas de gas químico y petróleo.

- Carcasa del actuador de aluminio anodizado duro, liviana y resistente al desgaste para ambientes de taller húmedos y polvorientos.

- Almohadilla de montaje estándar ISO 5211 para una fácil combinación con válvulas solenoides, interruptores de límite y posicionadores

Especificaciones técnicas

Parámetros estándar

Tamaño: DN15-DN200 (stock normal)

Clasificación de presión: PN16 / PN25 / PN40/PN64/PN100

Material: acero inoxidable SS304, SS316

Tipo: Válvula de bola neumática con brida de acero inoxidable

Rango de temperatura: -20°C ~ 180°C (sujeto al material del asiento)

Proceso de fabricación

La válvula de bola neumática con brida de acero inoxidable se produce mediante:

- Fundición y forja de acero inoxidable estándar.

- Tratamiento térmico para propiedades estables del material.

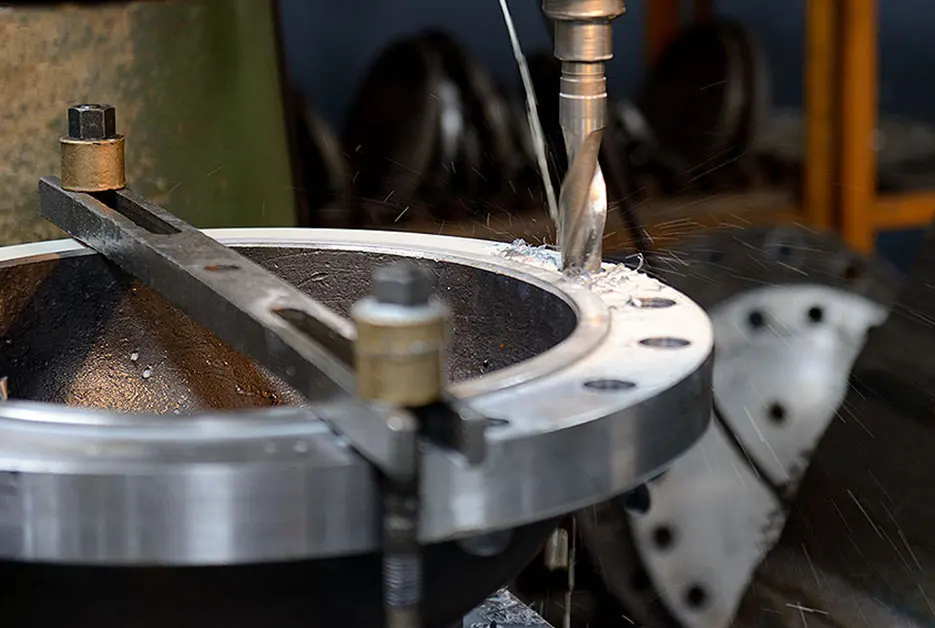

- Mecanizado de precisión CNC para superficies de sellado y extremos de bridas.

- Conjunto completo con vástago anti-explosión y actuador neumático combinado.

Características de rendimiento

- Excelente rendimiento antioxidante y anticorrosión.

- Diseño de paso total para baja resistencia al flujo

- Cierre hermético bidireccional para medios líquidos y gaseosos.

- Múltiples opciones de seguridad del actuador para protección a prueba de fallas

- Resiste golpes de presión y golpes de ariete causados ​​por cambios repentinos de flujo

- Diseñado para servicio de control de flujo y cierre automático de tuberías

Áreas de aplicación

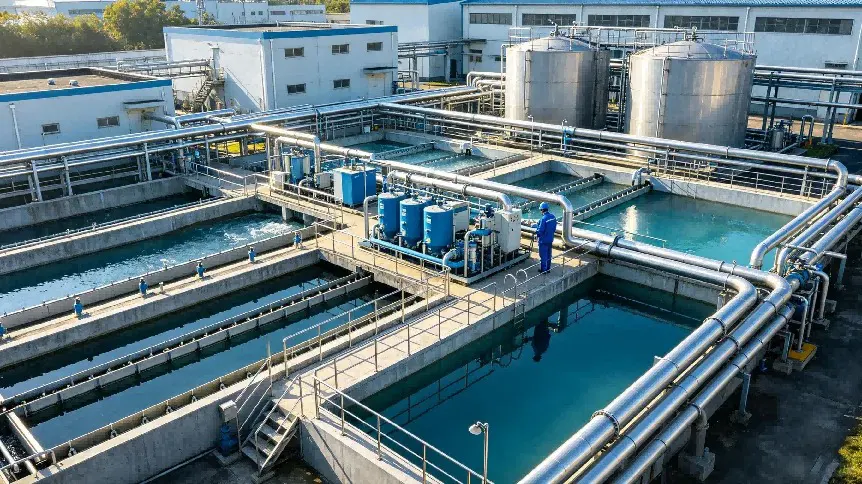

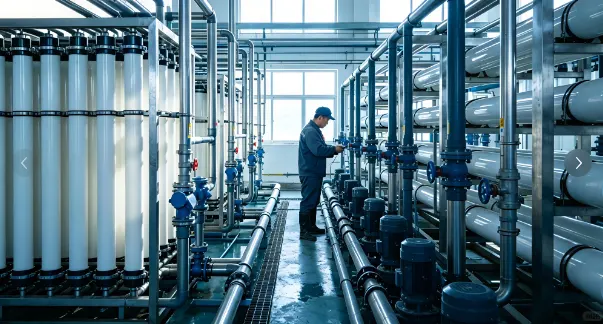

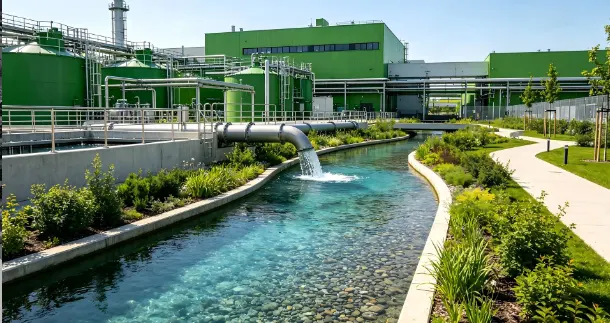

Industria de tratamiento de agua

La válvula de bola neumática con brida de acero inoxidable se utiliza ampliamente en:

- Instalaciones automatizadas de tratamiento de agua municipal.

- Tuberías de control automático de agua circulante.

- Sistemas auxiliares de procesamiento de aguas residuales.

- Grupos de válvulas automáticas de suministro de agua.

Industria química y de petróleo y gas

- Tuberías de proceso automático químico.

- Bucles de control de fluidos ligeramente corrosivos

- Tuberías automáticas de procesamiento de gas y petróleo.

- Zonas de alto riesgo incómodas para la operación manual

Uso industrial general

- Control automatizado de tuberías en líneas de producción.

- Taller cerrado y sistemas de tuberías de gran altitud.

- Construcción de nuevas tuberías automatizadas y renovación de equipos antiguos del sitio.

Soporte de calidad y adquisiciones de proyectos

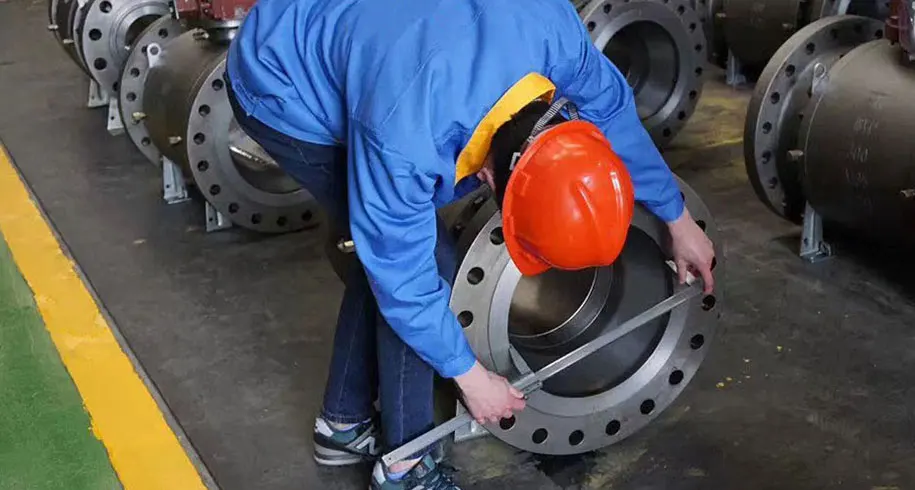

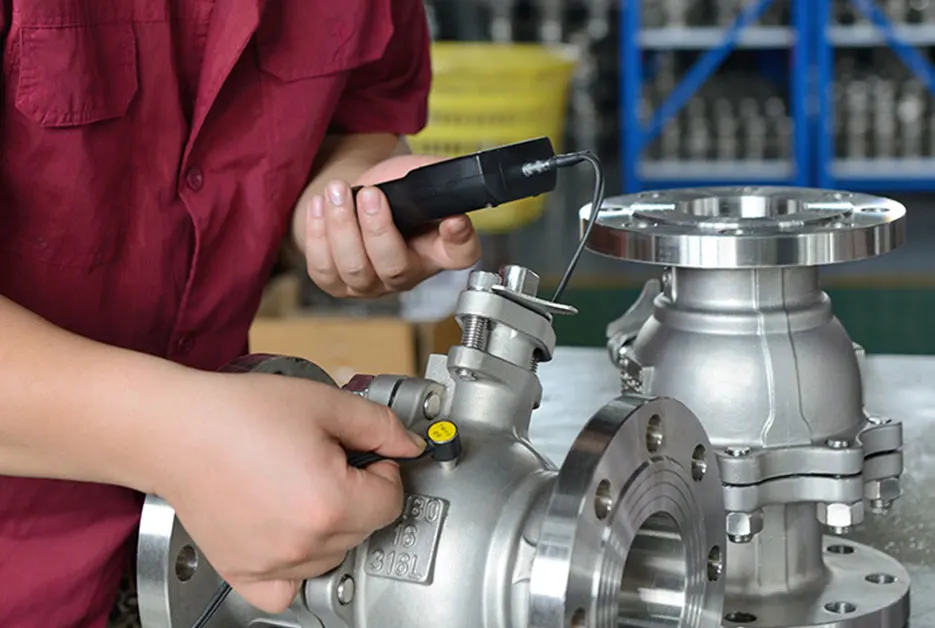

Como fabricante profesional de válvulas industriales con certificaciones CE, ISO y API, cada válvula de bola neumática con brida de acero inoxidable pasa por estrictas pruebas de fábrica que incluyen prueba de resistencia a la presión, prueba de sellado de estanqueidad e inspección de apariencia. Nuestro completo sistema de control de calidad cubre la selección de materias primas, el mecanizado de precisión, el montaje profesional y las pruebas de productos terminados. Se pueden proporcionar informes de pruebas de materiales y documentos de inspección para la revisión, licitación y aceptación del sitio de proyectos en el extranjero.

Apoyamos servicios prácticos de personalización OEM y ODM según la temperatura de trabajo del sitio, las características del medio y los estándares de tuberías. Los elementos personalizables incluyen material de válvula, clase de presión, material de sellado y configuración del actuador. MOQ flexible admite pedidos de muestras de lotes pequeños y compras al por mayor de ingeniería a gran escala. Nuestras válvulas de bola neumáticas con bridas de acero inoxidable se exportan a mercados globales y obtienen un reconocimiento constante y una cooperación a largo plazo por parte de clientes de todo el mundo.
