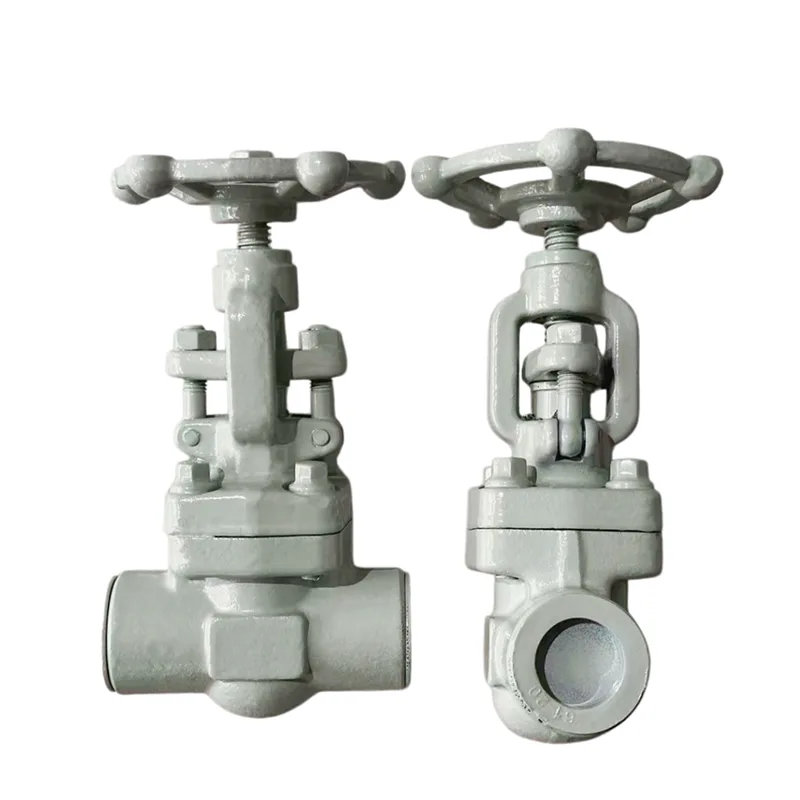

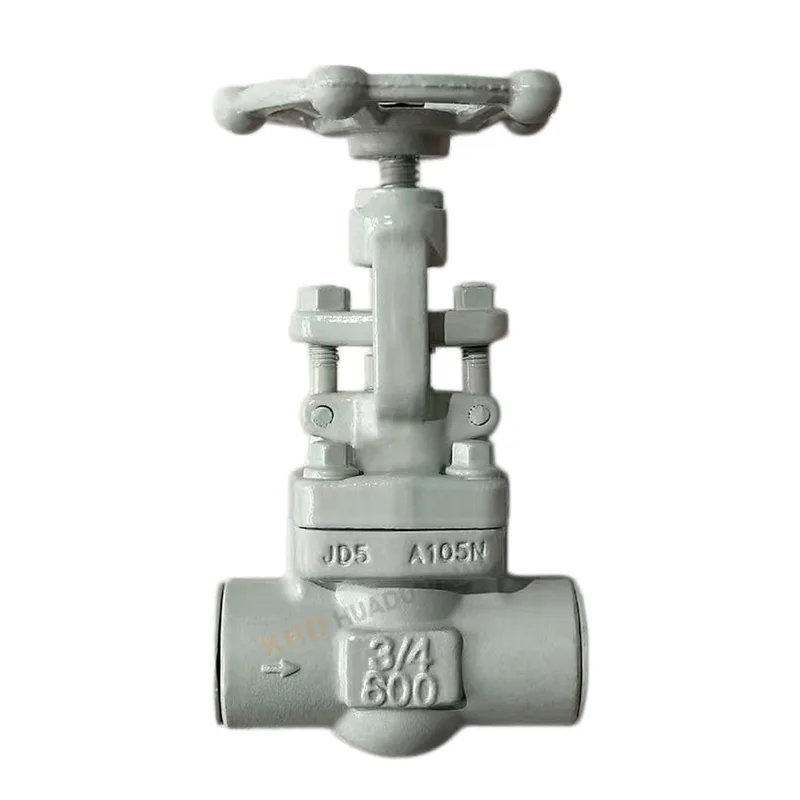

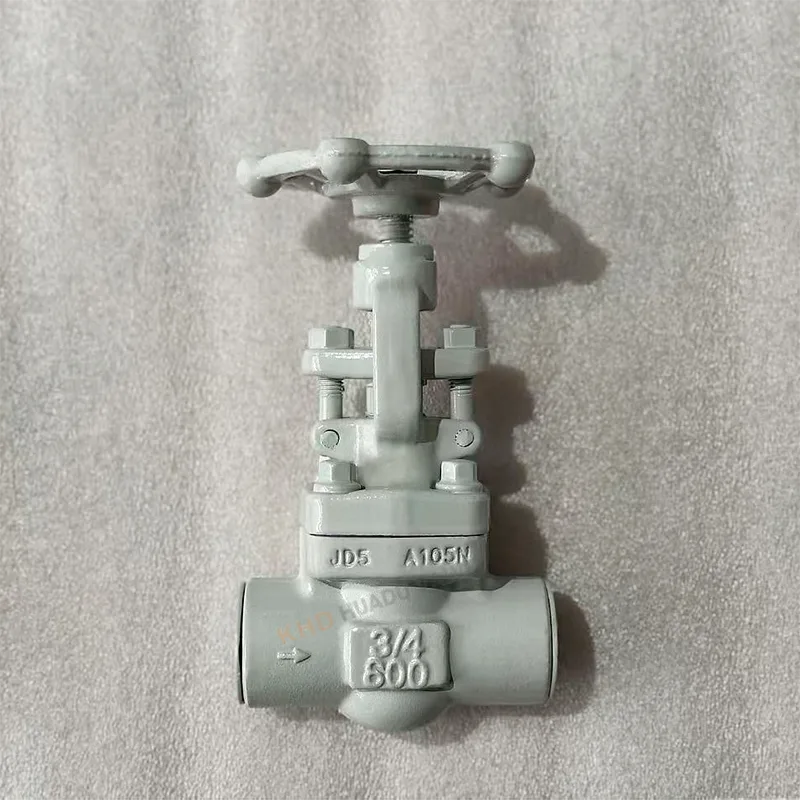

Válvula de compuerta forjada con soldadura de casquillo

La válvula de compuerta forjada con casquillo soldado es una válvula industrial de alta presión diseñada para el cierre de tuberías y el control de flujo. Fabricada por Huadu Valve Group, utiliza acero al carbono forjado A105N y es adecuada para condiciones de trabajo Clase 600. Se usa ampliamente en sistemas de petróleo, químicos, energía y vapor de alta presión donde la seguridad y el rendimiento de sellado son críticos. La válvula de compuerta forjada con casquillo soldado garantiza un funcionamiento estable y una larga vida útil en entornos industriales exigentes.

Materias primas y ventajas estructurales

Cuerpo de acero forjado de alta calidad

La válvula de compuerta forjada con casquillo soldado está hecha de acero al carbono forjado A105N, lo que garantiza:

Alta resistencia y densidad.

Excelente resistencia al impacto

Sin defectos de fundición como poros o agujeros de arena.

Inspección estricta de materiales

Cada lote de materias primas se prueba mediante análisis espectral para garantizar:

Composición química precisa

Sin materiales reciclados o de calidad inferior.

Rendimiento mecánico estable

Beneficios de la conexión por soldadura por encaje

El tipo de conexión de válvula de compuerta forjada con casquillo soldado proporciona:

Fuerte rendimiento de sellado

Mejor resistencia a alta presión que las bridas.

Reducción del riesgo de fugas en sistemas críticos

Especificaciones técnicas

Parámetros estándar

Tamaño: DN15–DN50 (stock normal)

Clasificación de presión: Clase 300 / Clase 600

Material: acero al carbono forjado A105N

Tipo: Válvula de compuerta forjada con soldadura de casquillo

Rango de temperatura: -29°C a 570°C

Proceso de fabricación

La válvula de compuerta forjada con casquillo soldado se fabrica mediante:

Forja integral

Tratamiento térmico (proceso de normalización)

Mecanizado de precisión CNC

Características de rendimiento

Precisión de la superficie de sellado a nivel de micras

Rendimiento de sellado sin fugas

Funcionamiento suave sin atascos

Adecuado para sistemas de vapor de alta temperatura.

Áreas de aplicación

Industria del petróleo y el gas

La válvula de compuerta forjada con casquillo soldado se usa ampliamente en:

Tuberías de refinería

Sistemas de transmisión de aceite

Instalaciones de gas natural

Industria química

Tuberías químicas de alta presión

Sistemas de control de fluidos corrosivos.

Sistemas de entrada/salida del reactor

Industria energética

Tuberías de vapor

Sistemas de energía térmica

Tuberías de condensado

Uso industrial general

Tuberías de alta presión y pequeño diámetro.

Sistemas de aislamiento de equipos.

Aplicaciones de apagado de seguridad

Atributos clave

Preguntas frecuentes

¿Qué es una conexión soldada por encaje?

Una conexión soldada por casquillo es un método de unión de tuberías en el que la tubería se inserta en un casquillo empotrado y luego se suelda alrededor del exterior. Se utiliza comúnmente en sistemas de diámetro pequeño y alta presión.

En el caso de una válvula de compuerta forjada con casquillo soldado, la tubería se inserta en el casquillo del extremo de la válvula y se suelda para formar una unión fuerte y resistente a fugas.

Características clave de la conexión por encaje-soldadura

Alta resistencia y resistencia a la presión.

Excelente rendimiento de sellado

Adecuado para tuberías pequeñas DN15–DN50

Riesgo reducido de fugas en comparación con las uniones roscadas

Común en sistemas de petróleo, gas y vapor.

¿Deben desmontarse las válvulas para soldar antes de soldar?

Sí, absolutamente. Antes de instalar una válvula de compuerta forjada con casquillo soldado, la válvula NO debe ensamblarse parcialmente durante la soldadura.

Práctica de instalación adecuada:

Retire los componentes internos si es posible (o asegúrese de que la válvula esté completamente abierta)

Inserte el tubo completamente en el casquillo.

Mantenga un pequeño espacio de expansión (~1,5–2 mm)

Realice soldadura solo en la junta externa.

Deje que se enfríe antes de operar la válvula.

Notas importantes:

Evite el sobrecalentamiento del cuerpo de la válvula.

Evite que la escoria de soldadura entre en la cavidad de la válvula.

Asegúrese de que la alineación sea correcta antes de soldar

Una soldadura inadecuada puede dañar las superficies de sellado y reducir la vida útil de la válvula.

¿Cuál es la diferencia entre OS&Y y capó atornillado?

Estos son dos diseños estructurales diferentes utilizados en válvulas de compuerta.

OS&Y (tornillo exterior y yugo)

La rosca del vástago está fuera del cuerpo de la válvula.

El movimiento visible del vástago indica el estado de apertura/cierre.

Monitoreo de operación y mantenimiento más sencillo

Común en sistemas industriales y de protección contra incendios.

Capó atornillado

El capó está conectado al cuerpo de la válvula mediante pernos.

Diseño de vástago interno (no visible externamente)

Estructura compacta

Ampliamente utilizado en aplicaciones industriales generales.

Comparación sencilla:

OS&Y = visibilidad externa + fácil monitoreo de operación

Capó atornillado = estructura compacta + rentable

Ambos tipos se pueden aplicar en una válvula de compuerta forjada con casquillo soldado según los requisitos del proyecto.
