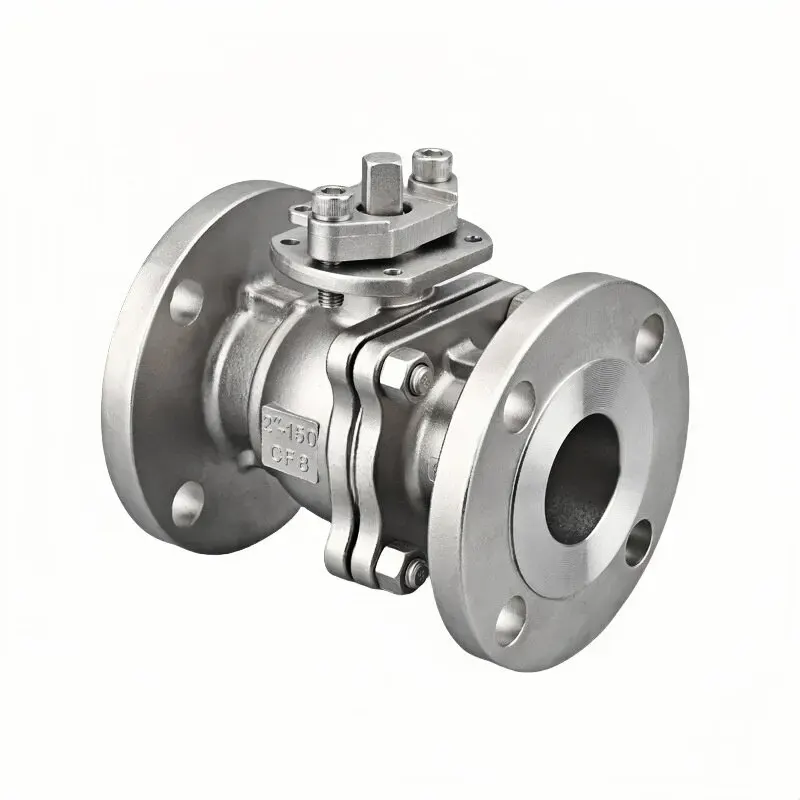

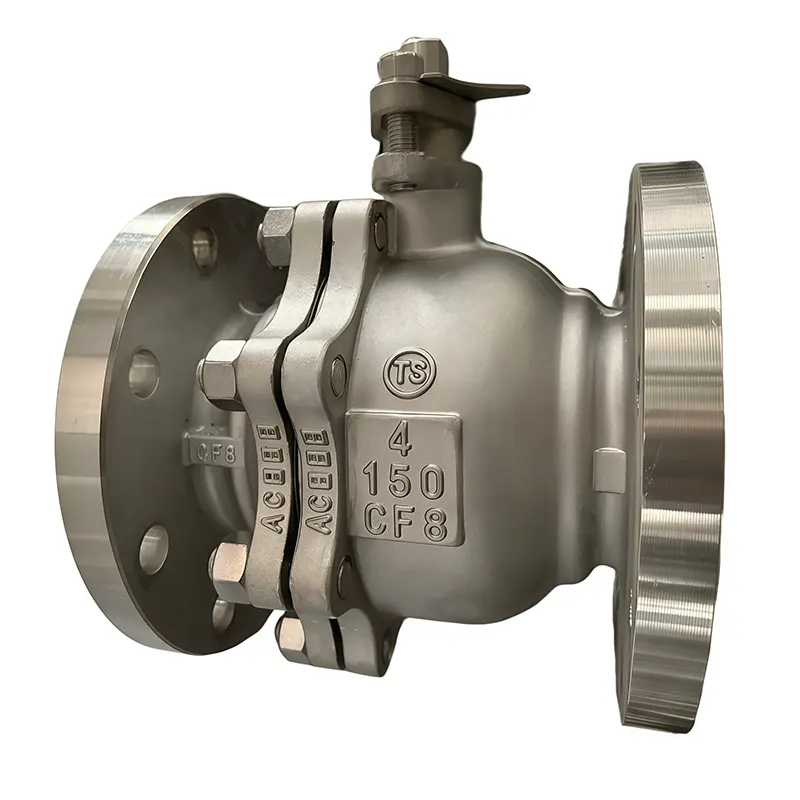

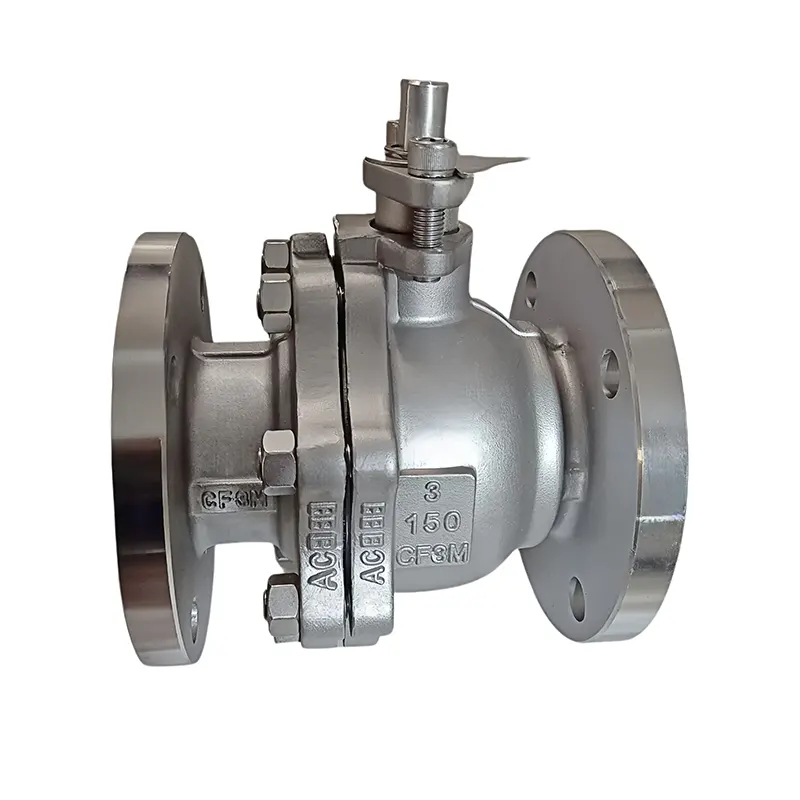

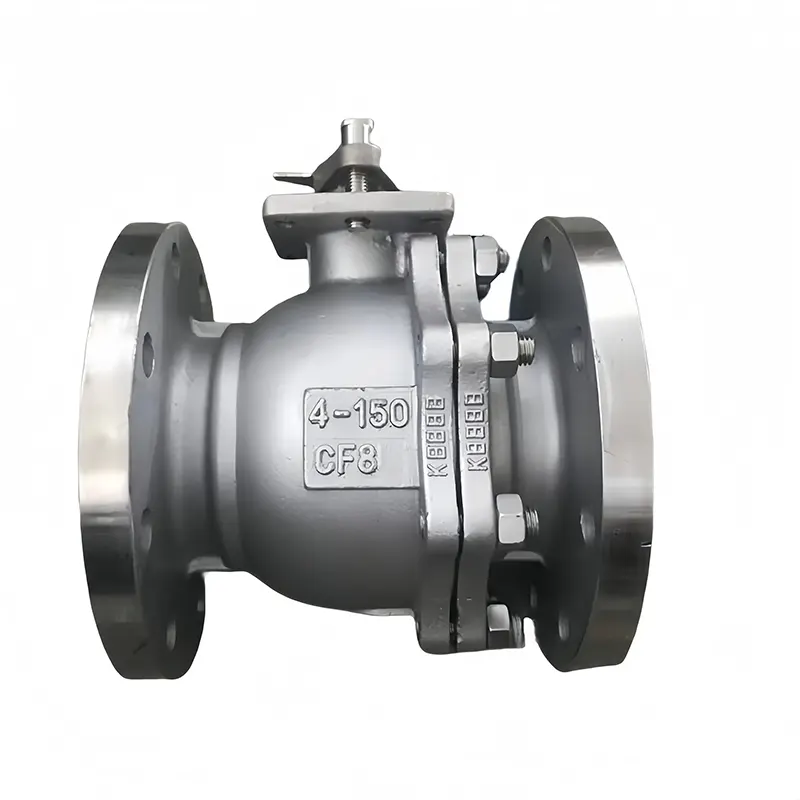

Válvula de bola manual de acero inoxidable

La válvula de bola manual de acero inoxidable es una válvula reguladora y de aislamiento operada manualmente diseñada para el control de fluidos en el sitio. Producido en la fábrica de Huadu Valve, aprovecha el acero inoxidable de alta especificación para abordar diversos medios de trabajo industriales no extremos.

Se utiliza ampliamente en tuberías de procesamiento de agua, productos químicos ligeros, productos farmacéuticos alimentarios, marinos costeros y plantas en general, donde se valoran mucho la higiene, el rendimiento antioxidante y el funcionamiento sin energía.

Esta válvula de bola manual mantiene un rendimiento constante incluso bajo servicio cíclico continuo en entornos de planta difíciles.

Atributos clave

Materias primas y ventajas estructurales

Por qué el acero inoxidable se destaca en los cuerpos de válvulas

Nuestra válvula de bola manual está forjada/fundida con acero inoxidable SS304 y SS316 cuidadosamente seleccionado (grados de fundición CF8/CF8M).

En lugar del acero al carbono básico, el acero inoxidable aporta una resistencia inherente contra el óxido, la oxidación y el ataque químico suave. Esto lo hace ideal para talleres de plantas húmedas, instalaciones costeras y fluidos de proceso ligeramente corrosivos.

Las técnicas avanzadas de conformado de una pieza eliminan defectos internos ocultos como sopladuras o inclusiones de arena. El cuerpo terminado ofrece una sólida resistencia mecánica, buena tolerancia a los golpes y una capacidad de carga de presión estable. La operación a largo plazo no provocará fácilmente la deformación del cuerpo o la filtración de las articulaciones, lo que reducirá el gasto general de mantenimiento de la planta.

La variante SS316 sobresale cuando se trata de fluidos cargados de cloruro o que contienen sal. Para los servicios públicos estándar de agua, aire y gas, SS304 sigue siendo la opción equilibrada y económica para la mayoría de los compradores extranjeros.

Verificación rígida de materia prima

Cada lote de material entrante pasa por controles de laboratorio para garantizar:

- La composición química coincide estrictamente con las especificaciones SS304 / SS316 / CF8 / CF8M

- Cero material reciclado o sustituto inferior.

- Propiedades mecánicas consistentes para hacer frente a las condiciones del sitio del mundo real.

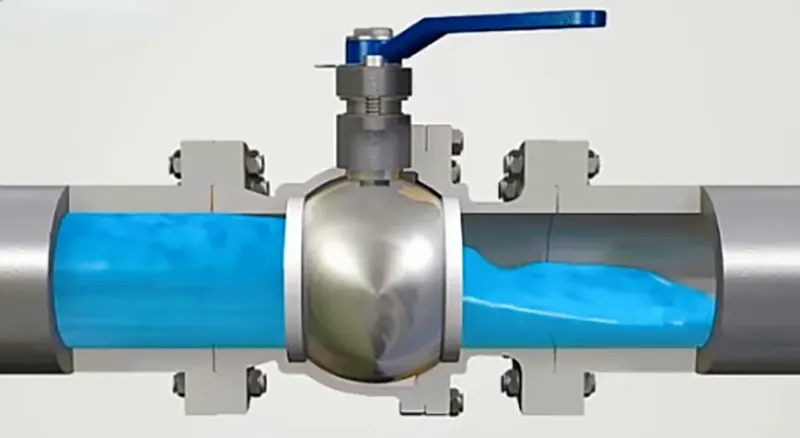

Borde de arquitectura manual de bola flotante

Adoptamos el principio probado de bola flotante combinado con una palanca manual amigable para los humanos, diseñada para la usabilidad del sitio en el mundo real:

-Actuación totalmente manual: no requiere electricidad ni suministro de aire; Evita hardware auxiliar adicional y los riesgos de falla asociados.

-Instalación sencilla, funcionamiento intuitivo y mantenimiento in situ de baja barrera

-La ruta de flujo de paso total optimizada reduce la turbulencia del flujo, lo que permite un rendimiento fluido del medio sin caídas de presión innecesarias.

-Los asientos de PTFE acoplados con precisión y la bola flotante pulida logran un cierre hermético dentro del rango de temperatura de presión nominal

-La manija bloqueable opcional en el campo restringe la rotación aleatoria, lo que previene eficazmente una mala operación accidental por parte del personal del sitio

-Diseñado para tareas de aislamiento de apertura total/cierre total; No se recomienda acelerar durante mucho tiempo en una posición medio abierta.

Opciones de conexión flexibles para diversas tuberías

Se ofrecen múltiples configuraciones de extremos: extremos roscados, extremos con bridas, conexiones sanitarias de abrazadera rápida.

- Amplio espectro de tamaños que cubre desde 1/2" hasta 4 pulgadas, compatible con múltiples clases de presión

- Funciona igualmente bien para líneas de instrumentos de pequeño diámetro y aislamiento de tuberías principales de gran flujo.

- Fabricado siguiendo el estándar ASME B16.34, intercambiable con los diseños de tuberías principales a nivel mundial.

- Nuestro equipo de ingeniería puede evaluar los dibujos del cliente y desarrollar soluciones personalizadas para requisitos dimensionales no estándar.

Sistema de sellado bien pensado

El conjunto de sellado está ajustado para una resistencia en campo a largo plazo:

- El asiento de PTFE autolubricante reduce la fricción durante la rotación de la palanca, protegiendo la superficie de la bola de alto brillo contra el desgaste.

- Rendimiento de cierre hermético bidireccional para agua, petróleo, gas y fluidos de proceso levemente corrosivos

- La disposición optimizada del empaque del vástago suprime las fugas fugitivas a lo largo del eje de la válvula

- La propiedad antiincrustante y antical mantiene la limpieza media y se adapta perfectamente a escenarios de producción higiénicos.

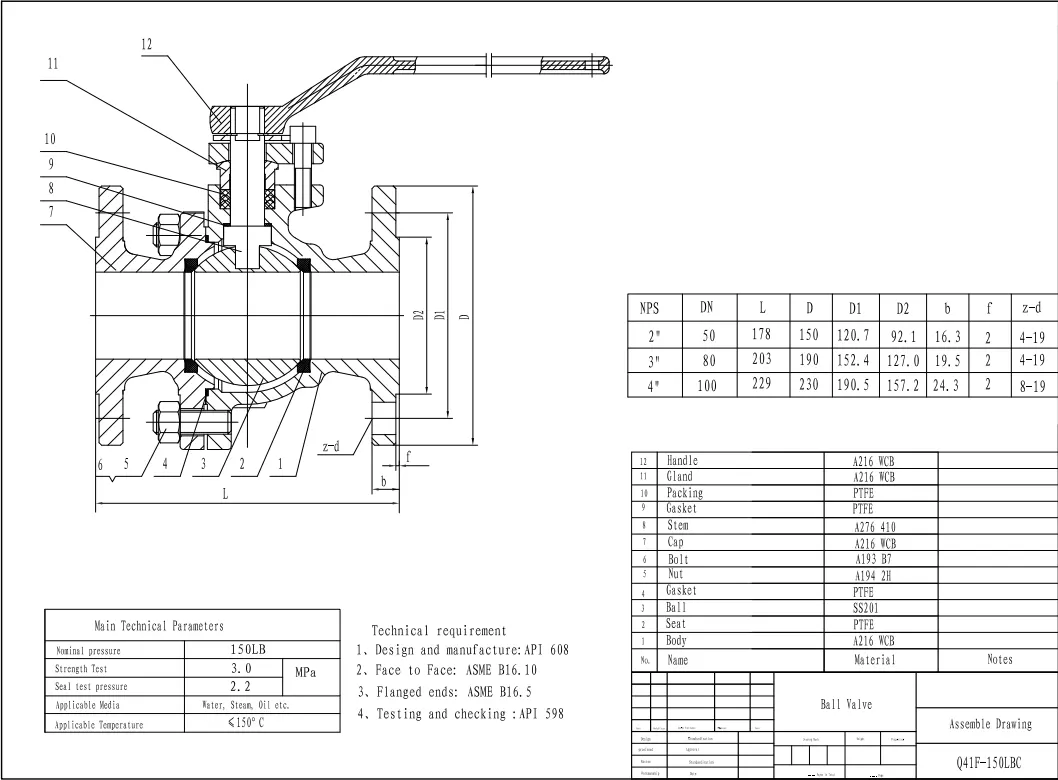

Especificaciones técnicas

Parámetros estándar

Tamaño: 1/2"-4" (artículos en stock disponibles)

Clase de presión: PN16 / PN25 / PN40/PN64/PN100

Material del cuerpo: SS304(CF8), SS316(CF8M)

Tipo de válvula: Válvula de bola manual de acero inoxidable

Forma de conexión: roscada/bridada/abrazadera sanitaria

Temperatura de trabajo: -20°C ~ 180°C (depende del compuesto del asiento)

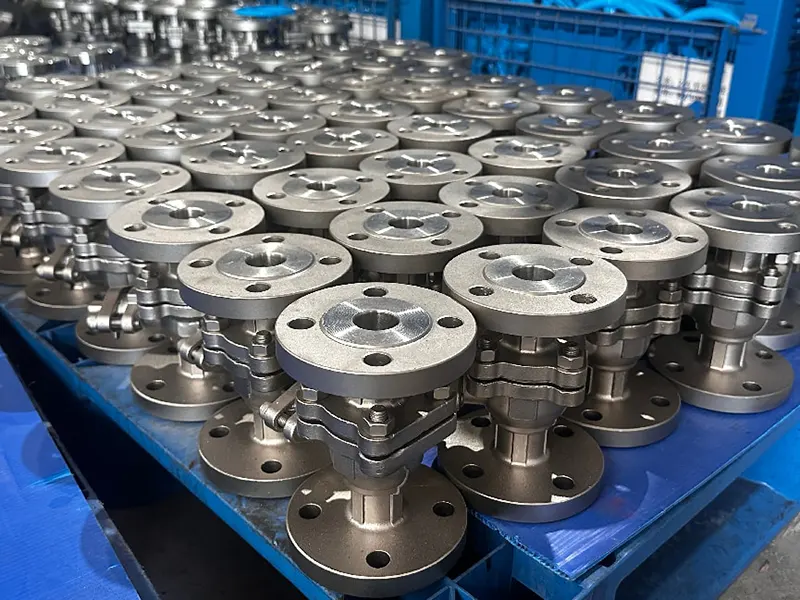

Flujo de trabajo de fabricación

Nuestra válvula de bola manual de acero inoxidable pasa por pasos de producción completos:

-Fundición/forja de precisión de acero inoxidable.

-Tratamiento térmico para estabilizar los atributos mecánicos del material.

-Mecanizado CNC de alta precisión para bolas, caras de sellado y extremos de conexión.

-Montaje de unidad completa con palanca manual; manija con cerradura instalada bajo pedido

Aspectos destacados del rendimiento

- Excelente resistencia al óxido y la corrosión

- Diseño de paso total para una pérdida de presión mínima

- Cierre hermético bidireccional confiable para líquidos y gases

- Operación manual sin energía, alta adaptabilidad al sitio

- Accesorio de bloqueo del mango para evitar un mal funcionamiento

- Cumple con las normas internacionales de tuberías ASME B16.34

Áreas de aplicación

Sector de Tratamiento de Agua

La válvula de bola manual de acero inoxidable se aplica ampliamente en:

-Redes municipales de tuberías de abastecimiento y tratamiento de agua.

-Circuitos auxiliares de agua circulante y aguas residuales.

-Aislamiento de tuberías de agua limpia y puntos de conmutación.

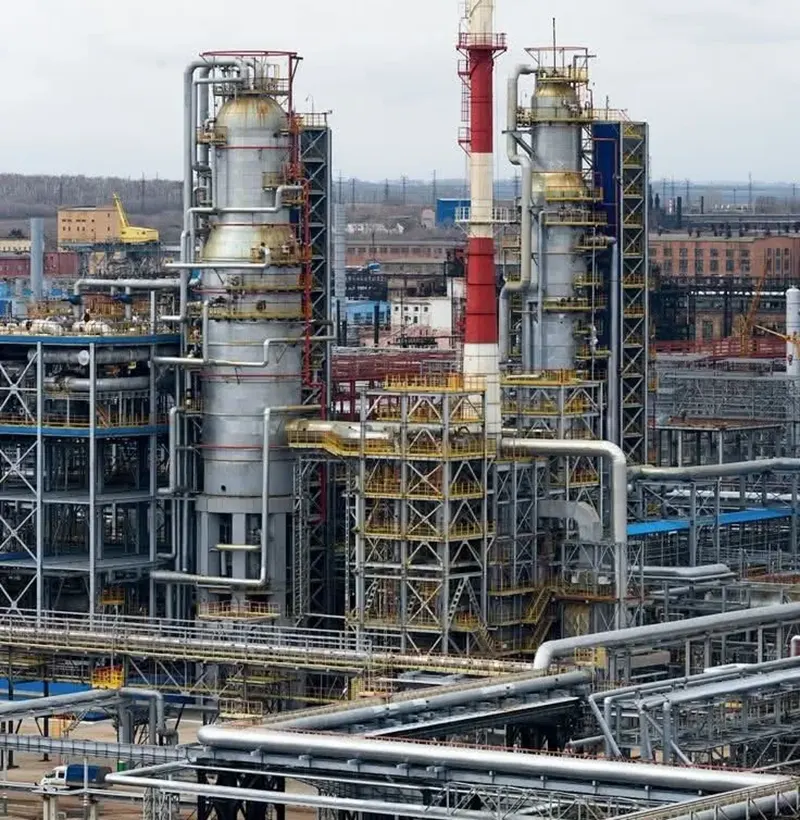

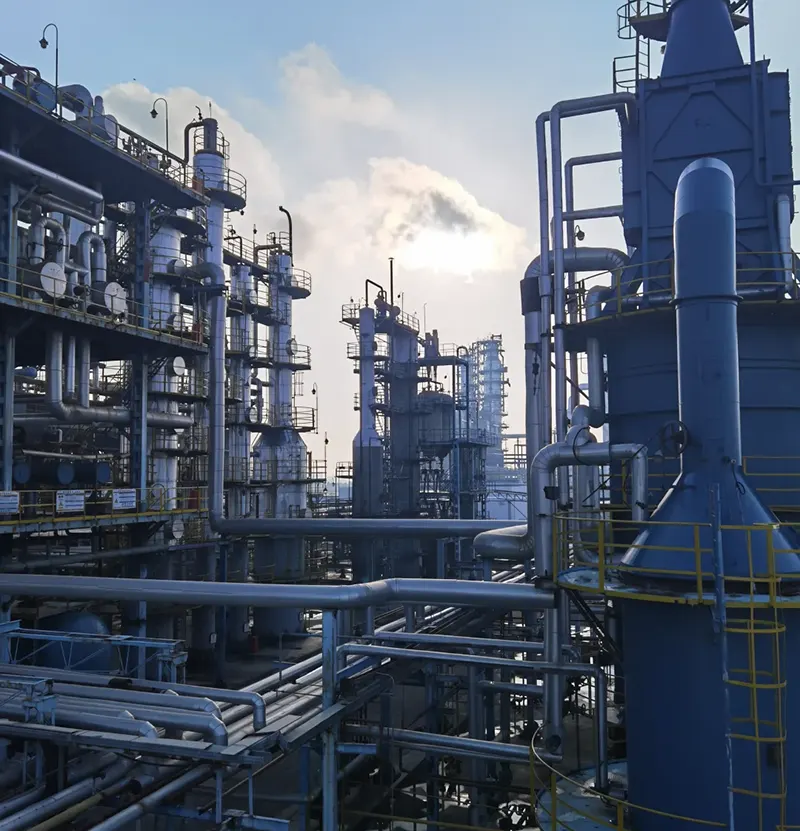

Sector químico y petroquímico

- Tuberías de proceso químico ligero general.

- Bucles de control de fluidos ligeramente corrosivos

- Redes de tuberías auxiliares para plantas petroquímicas.

Sector Alimentación, Bebidas y Farmacéutico

- Tuberías sanitarias para líneas de producción de alimentos y bebidas.

- Tuberías de proceso dentro de talleres farmacéuticos.

- Transferencia higiénica de fluidos donde es obligatorio que no haya contaminación.

Escenarios marinos e industriales generales

- Sistemas de tuberías costeras y marinas cercanas a la costa.

- Control de bucle auxiliar para proyectos de obras de contratistas de ingeniería.

- Stock de repuestos de rápido movimiento para distribuidores locales y trabajos de revisión de plantas.

Consejos para la operación in situ y soporte global para proyectos

Para maximizar la vida útil: elimine la escoria de soldadura y los desechos sólidos dentro de las tuberías antes de la instalación. No aplique fuerza bruta a la palanca manual. Realice ciclos periódicos de carrera completa para evitar que el sello se pegue después de un período de espera estático prolongado. Las fugas menores en el vástago se pueden rectificar ajustando ligeramente la empaquetadura. Incluya el estado de las juntas y los mangos en sus rondas habituales de inspección de la planta.

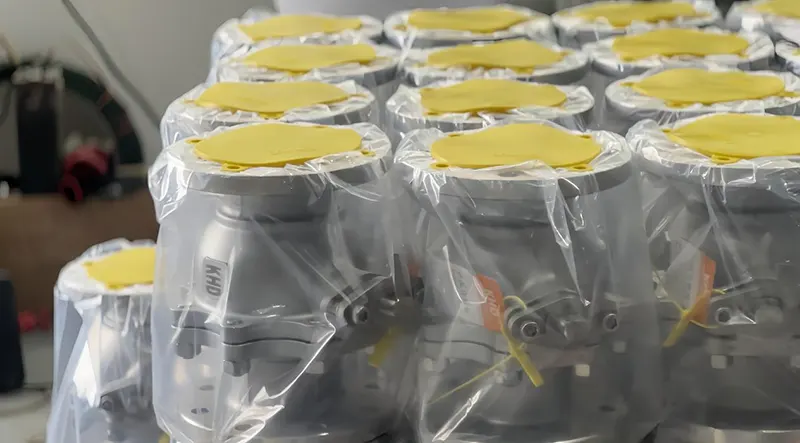

Como fabricante de válvulas con certificación API, ISO y CE, cada unidad pasa la prueba de presión, la prueba de fugas y la inspección visual antes de su envío. Nuestro flujo de trabajo de control de calidad completo cubre la verificación de entrada de materia prima, el mecanizado de precisión hasta la validación del producto terminado. Se pueden proporcionar certificados de prueba de materiales para la presentación de ofertas y la aceptación en sitio de proyectos en el extranjero.

Se puede acceder al servicio personalizado flexible de OEM y ODM: se admiten ajustes de materiales, tamaños especiales, acabado de superficies, grabado de logotipos y optimización de condiciones personalizadas. La cantidad mínima de pedido flexible se adapta a pruebas de muestras pequeñas, así como a pedidos masivos al por mayor para proyectos a gran escala.

Nuestras válvulas de bola manuales de acero inoxidable han obtenido un amplio reconocimiento en el mercado en el Sudeste Asiático, Medio Oriente, África, Europa y más allá. Gracias al rendimiento constante en el campo y la durabilidad comprobada a largo plazo, hemos construido asociaciones sólidas a largo plazo con distribuidores, contratistas de ingeniería y operadores de plantas finales en todo el mundo. Ya sea que necesite unidades confiables para la implementación de proyectos en curso o para el reabastecimiento regular de existencias, no dude en ponerse en contacto con nuestro equipo. Estamos listos para compartir hojas de datos técnicas completas y cotizaciones competitivas adaptadas a sus requisitos reales.
