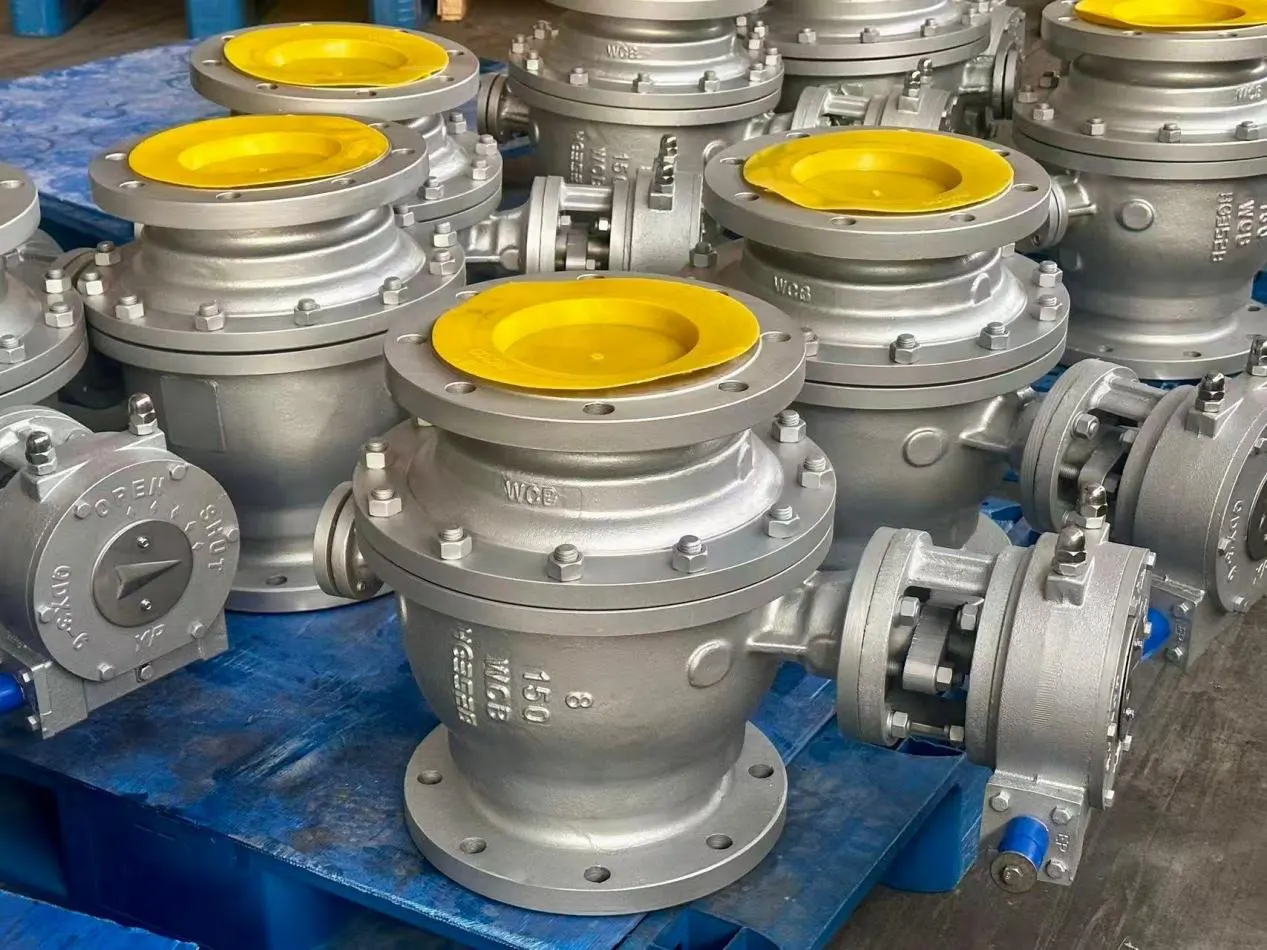

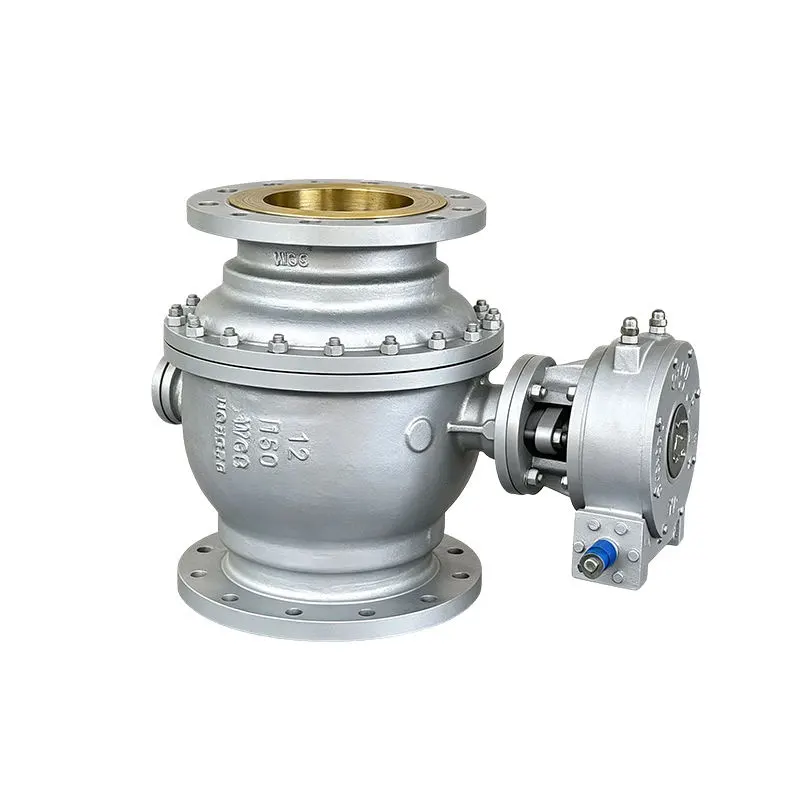

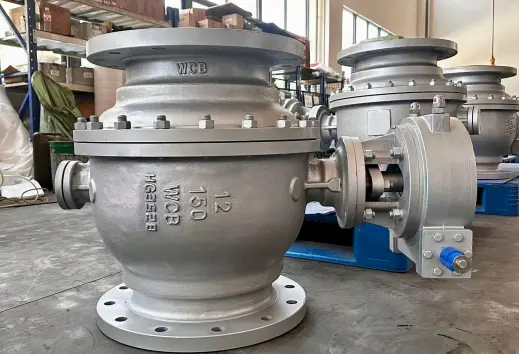

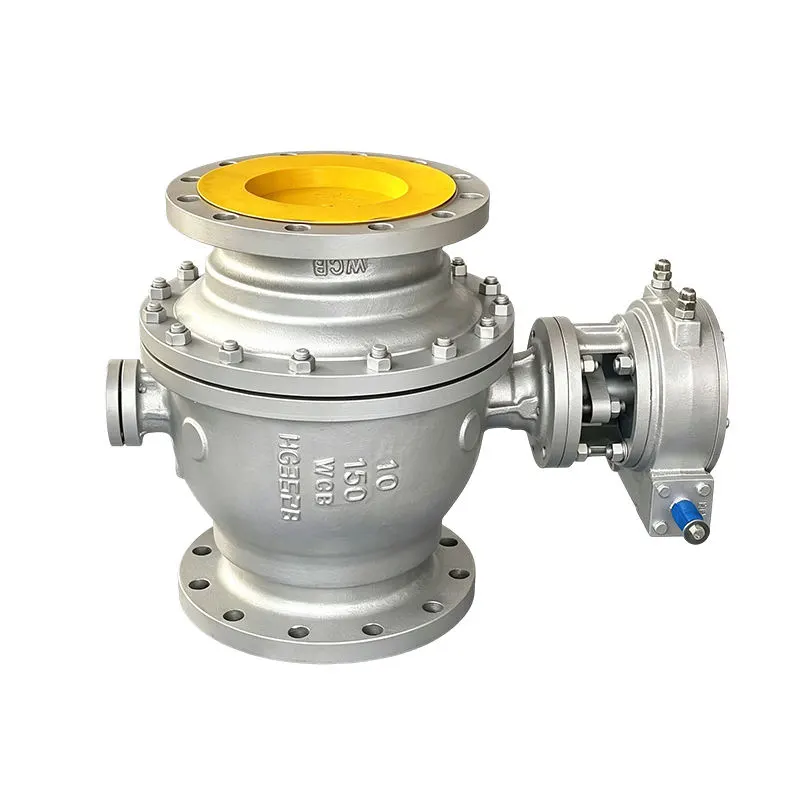

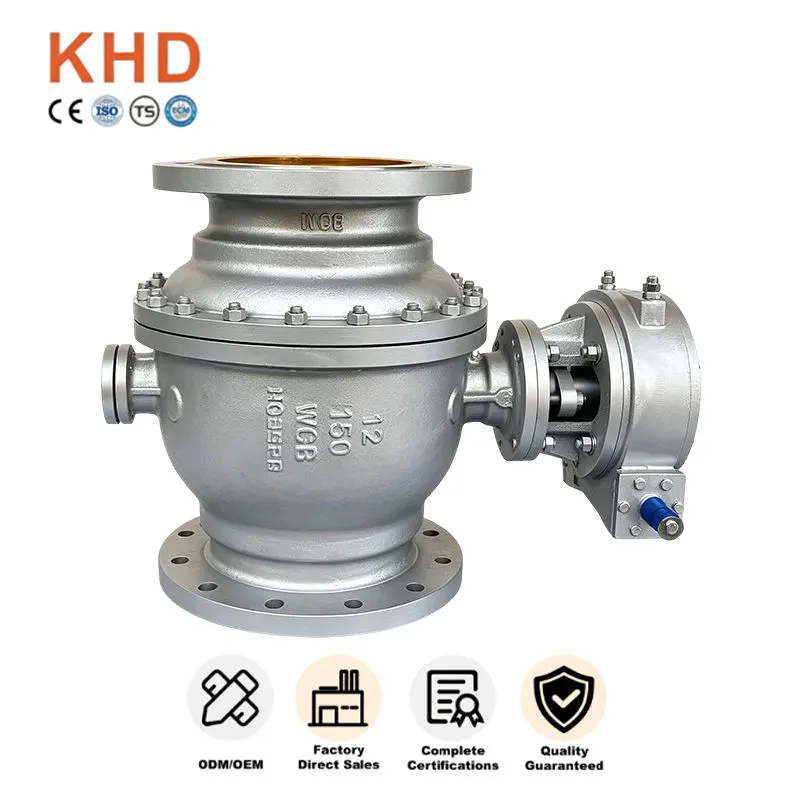

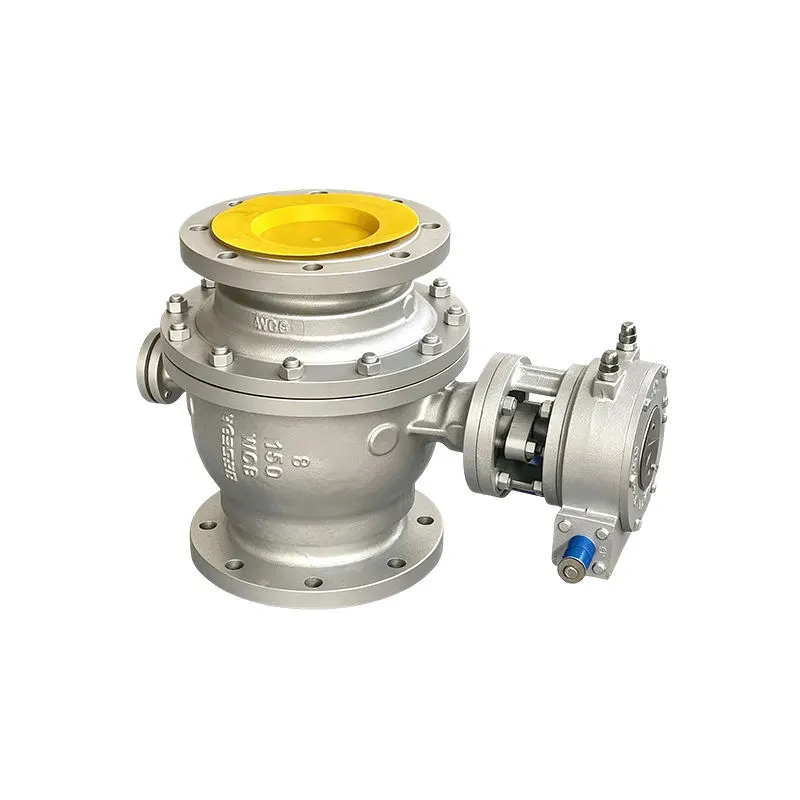

Válvula de bola fija de acero al carbono WCB

La válvula de bola fija de acero al carbono WCB es una válvula industrial de servicio pesado construida para aislamiento de tuberías y control de flujo, fabricada por Huadu Valve Group. Adopta un diseño de bola fija de muñón y material de acero al carbono A216 WCB, muy adecuado para condiciones de trabajo críticas de tuberías de alta presión.

Esta válvula industrial funciona de manera confiable bajo servicio continuo de alta presión y operación de ciclo largo, ampliamente seleccionada para proyectos donde la seguridad del sellado y una larga vida útil son requisitos fundamentales.

Materias primas y ventajas estructurales

Cuerpo de acero al carbono premium A216 WCB

La válvula de bola fija de acero al carbono WCB está fabricada en acero al carbono A216 WCB, lo que aporta estas ventajas fundamentales:

-Alta resistencia mecánica y excelente resistencia al impacto.

-Buena adaptabilidad a la temperatura contra aumentos de presión y golpes de ariete

-Espesor de pared suficiente para servicio de clase de alta presión.

-Inspección de fundición rígida para eliminar defectos internos y superficiales.

Estructura de bola fija montada en muñón

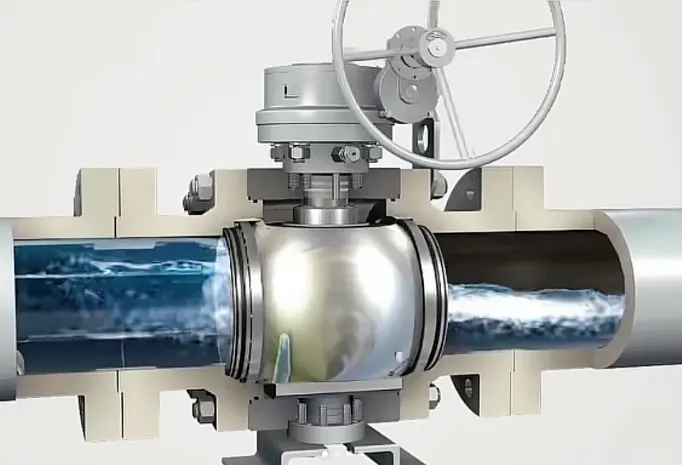

A diferencia de las válvulas de bola flotante ordinarias, nuestro diseño de bola fija con muñón transfiere la mayor parte de la carga de presión de la tubería a los ejes de soporte superior e inferior. La bola permanece bloqueada en su posición, por lo que los asientos de válvula solo soportan una fuerza de contacto mínima. Reduce en gran medida la abrasión del asiento incluso con ciclos frecuentes de apertura y cierre bajo alta presión sostenida. El sellado bidireccional estable evita fugas independientemente de la dirección de la presión, lo que mejora la seguridad del sistema para bucles de proceso críticos.

Sellado optimizado y construcción de seguridad

Esta válvula de bola fija de acero al carbono WCB está equipada con un conjunto de asiento flotante con resorte. Los resortes integrados compensan el desgaste menor después de miles de operaciones para mantener un rendimiento de cierre hermético. El vástago antiexplosión sirve como característica de seguridad estándar contra picos repentinos de presión. El empaque de grafito multicapa minimiza las emisiones fugitivas alrededor de los espacios del vástago. Todos los componentes de sellado están especialmente adaptados para medios de trabajo de alta presión y temperatura media en lugar de repuestos genéricos.

Atributos clave

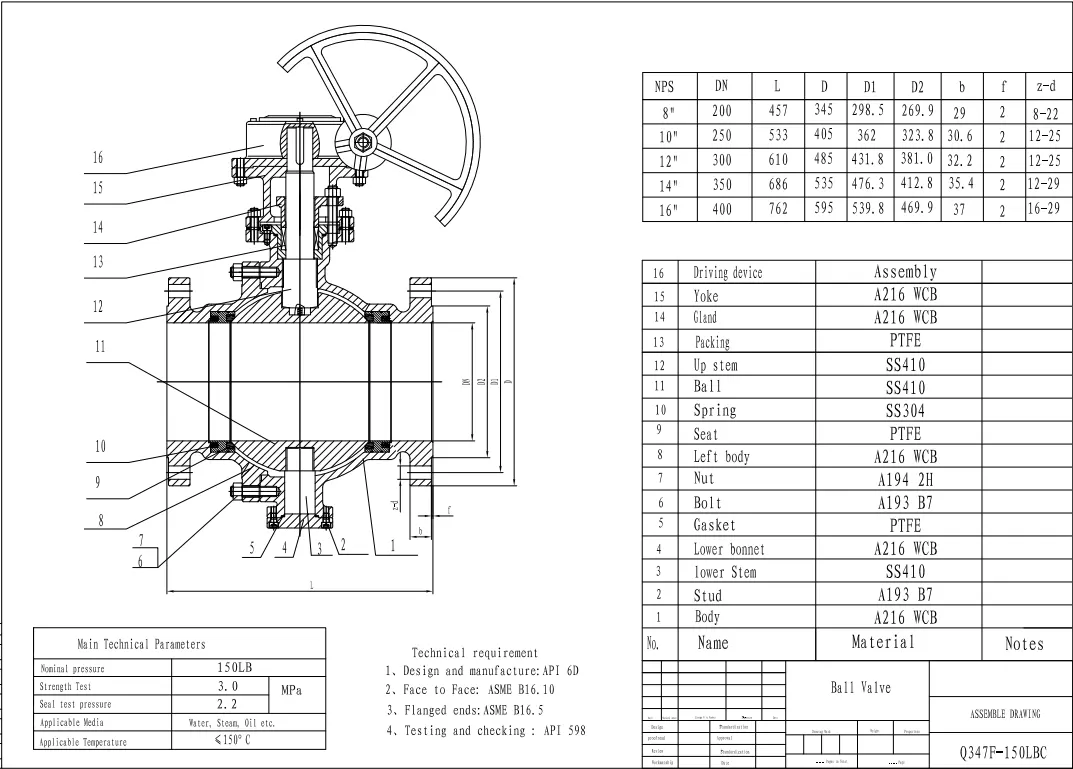

Especificaciones técnicas

Parámetros estándar

Tamaño: DN50-DN1200

Clasificación de presión: Clase 150-Clase 2500

Material: acero al carbono A216 WCB

Estructura: válvula de bola fija montada en muñón

Rango de temperatura: -29 ℃ ~ 425 ℃

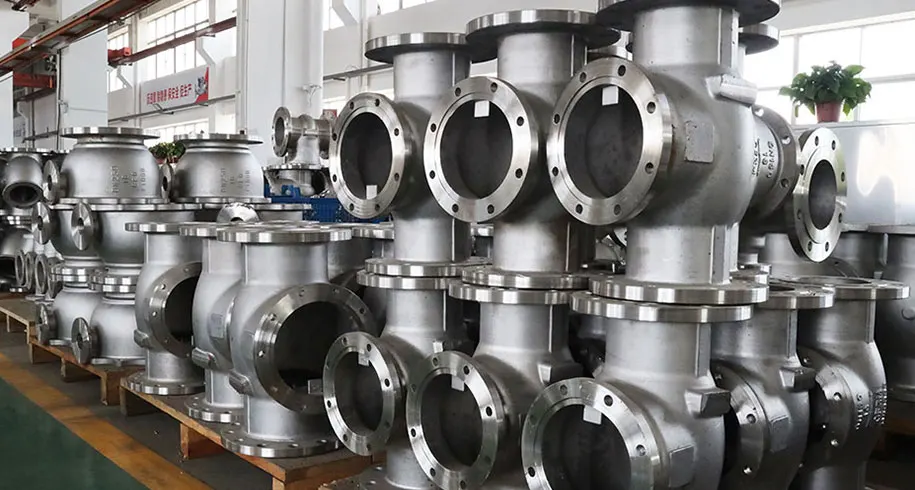

Proceso de fabricación

La Válvula de Bola Fija de Acero al Carbono WCB pasa por:

- Producción de fundición calificada A216 WCB

- Tratamiento térmico para propiedades estables del material.

- Mecanizado de precisión CNC para sellar superficies.

- Montaje con componentes de sellado y actuador combinados.

Características de rendimiento

- Estructura de muñón de bajo desgaste para servicio de ciclismo frecuente

- Cierre hermético bidireccional confiable

- Baja tasa de falla del asiento bajo alta presión continua de la tubería

- Compatible con múltiples opciones de actuador: manual, neumático, eléctrico

- Diseñado para servicio de aislamiento de apertura total/cierre total

Áreas de aplicación

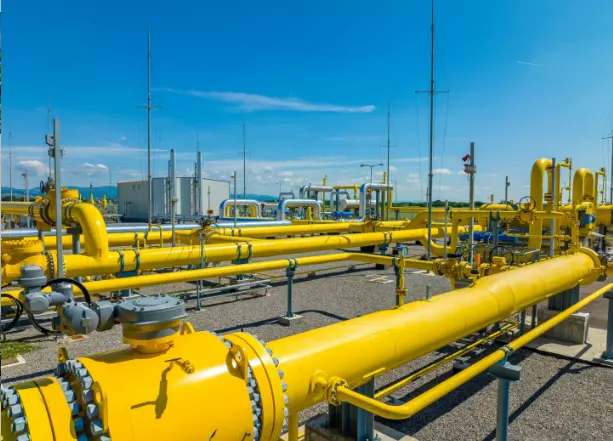

Industria del petróleo y el gas

La válvula de bola fija de acero al carbono WCB se aplica ampliamente en:

- Tuberías principales de transmisión de gas natural.

- Líneas de proceso de refinería de petróleo.

- Instalaciones de transferencia de crudo.

- Sistemas de tuberías de estaciones de recolección de gas.

Industria petroquímica

- Bucles de proceso petroquímico de alta presión

- Tuberías principales de aislamiento de la unidad de proceso.

- Circuitos de fluidos no corrosivos y ligeramente corrosivos de temperatura media

Industria energética

- Tuberías de proceso principal de la planta de energía.

- Sistemas de bucle de plantas industriales de servicio pesado

Proyectos Industriales Generales

- Paquetes de canalización de proyectos EPC de nueva construcción

- Trabajos de renovación y modernización de tuberías existentes.

- Sitios industriales con difícil acceso para mantenimiento y altos requisitos de seguridad.

Control de calidad y soporte de adquisiciones de proyectos

Como fabricante de válvulas certificado con certificados ISO, CE y API, cada válvula de bola fija de acero al carbono WCB se somete a pruebas completas de fábrica antes del envío, incluida la prueba hidrostática de la carcasa, la prueba de sellado del asiento y la inspección dimensional. Se implementan pruebas de pieza completa para válvulas de gran tamaño y servicio pesado sin inspección por muestreo. La verificación de la materia prima, la inspección de la fundición, la supervisión del ensamblaje y las pruebas de las válvulas terminadas se realizan a lo largo de todo el flujo de trabajo de producción. Se pueden proporcionar certificados de prueba de materiales e informes de inspección para la presentación de ofertas y la aceptación del sitio.

Hay opciones de configuración flexibles disponibles según las condiciones de trabajo en el sitio, que cubren diversos grados de presión, combinaciones de materiales de sellado y múltiples modos de operación. La cantidad mínima de pedido flexible admite pruebas de muestras, suministro de stock en lotes pequeños y pedidos de proyectos a granel de gran volumen. Las válvulas de bola fija WCB de Huadu Valve Group se exportan a nivel mundial y obtienen pedidos repetidos de clientes industriales de todo el mundo.

¿Cómo se construye el sellado del asiento y del vástago para que el sitio sea duradero en el mundo real?

Utilizamos un diseño de asiento flotante con resorte para esta válvula de bola fija. Los resortes internos mantienen el asiento presionado contra la superficie de la bola. Cuando se produce un desgaste menor después de miles de operaciones, los resortes pueden compensar los espacios pequeños, manteniendo un buen rendimiento de sellado con el tiempo. La estructura del vástago antiexplosión está incorporada como característica de seguridad estándar. En caso de picos inesperados de presión en la tubería, evita que el vástago explote. Se coloca una empaquetadura de grafito multicapa para sellar el vástago y detener pequeñas emisiones fugitivas alrededor del espacio del vástago. Estas piezas de sellado no son repuestos genéricos baratos; se seleccionan para adaptarse a las condiciones de trabajo de alta presión y temperatura media.
